CBT 1000 Caixa acústica de coluna de cobertura ajustável com 6 alto-falante de 6,5" e tecnologia Beamwidth
Caixa acústica de coluna de cobertura ajustável com 6 alto-falante de 6,5" e tecnologia Beamwidth
Expandindo nossa bem-sucedida inovação Constant Beamwidth Technology™, o CBT1000 representa a próxima geração em consistência de controle de padrões, utilizando cobertura vertical ajustável e um guia de onda horizontal cônico para aumentar a versatilidade de direcionar a cobertura do alto-falante para mapear com mais precisão a geometria da sala em uma ampla variedade de espaços de audição.
ARQUITETÔNICO
CINEMA
CORPORATIVO
EDUCAÇÃO
HOSPITALIDADE
SOM AO VIVO
TEMPLOS RELIGIOSOS
TRANSMISSÃO
A JBL CBT 1000 é uma coluna line array passiva de 2 vias com Constant Beamwidth Technology™, que mantém diretividade constante em banda larga e minimiza lobing fora da área de cobertura. A CBT 1000 traz cobertura vertical ajustável de forma puramente analógica (sem DSP externo): são 4 ângulos “Pattern Up” × 4 ângulos “Pattern Down” (total 16 combinações), incluindo perfil vertical assimétrico para enviar mais energia ao fundo da sala e nivelar o SPL frente–fundo.

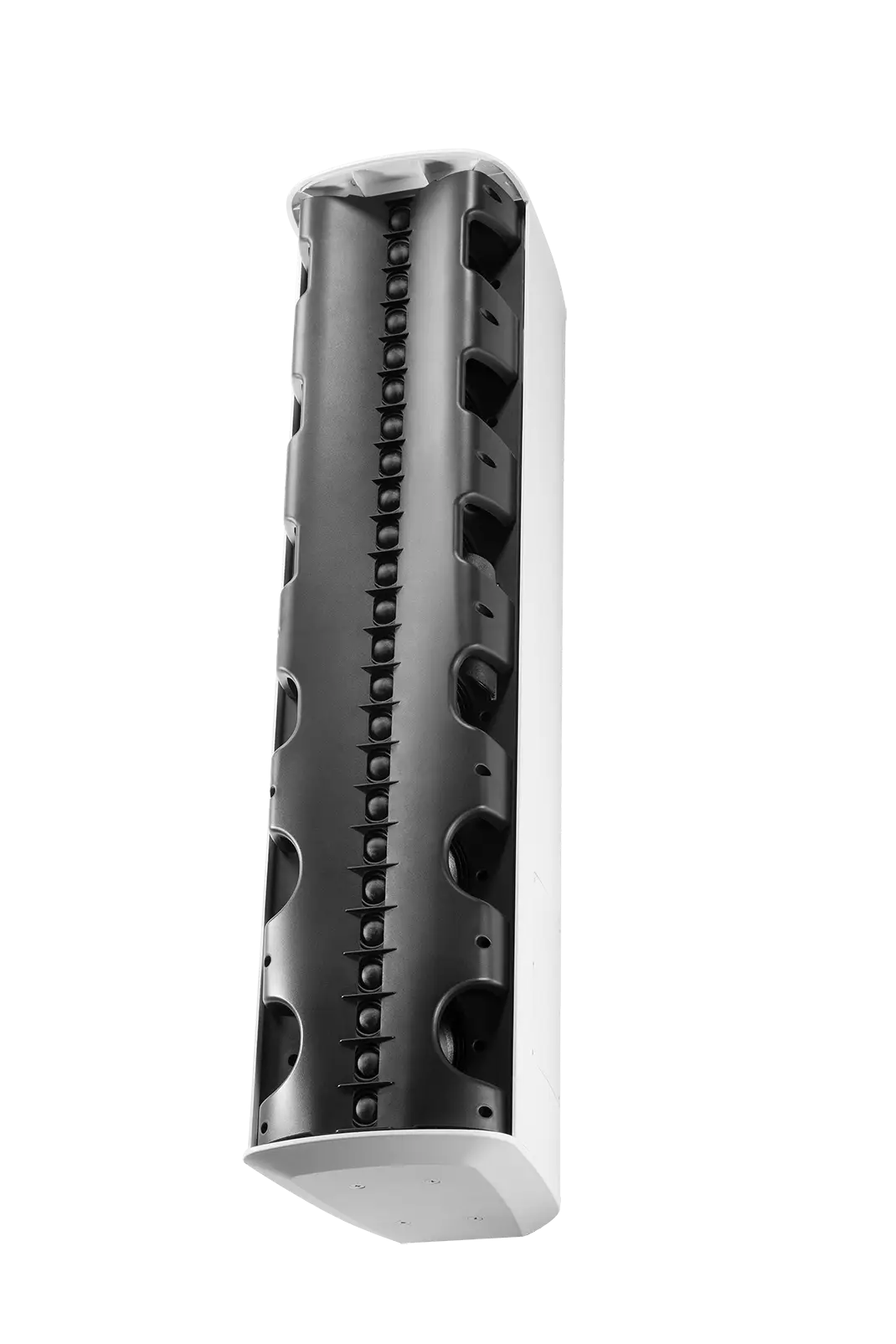

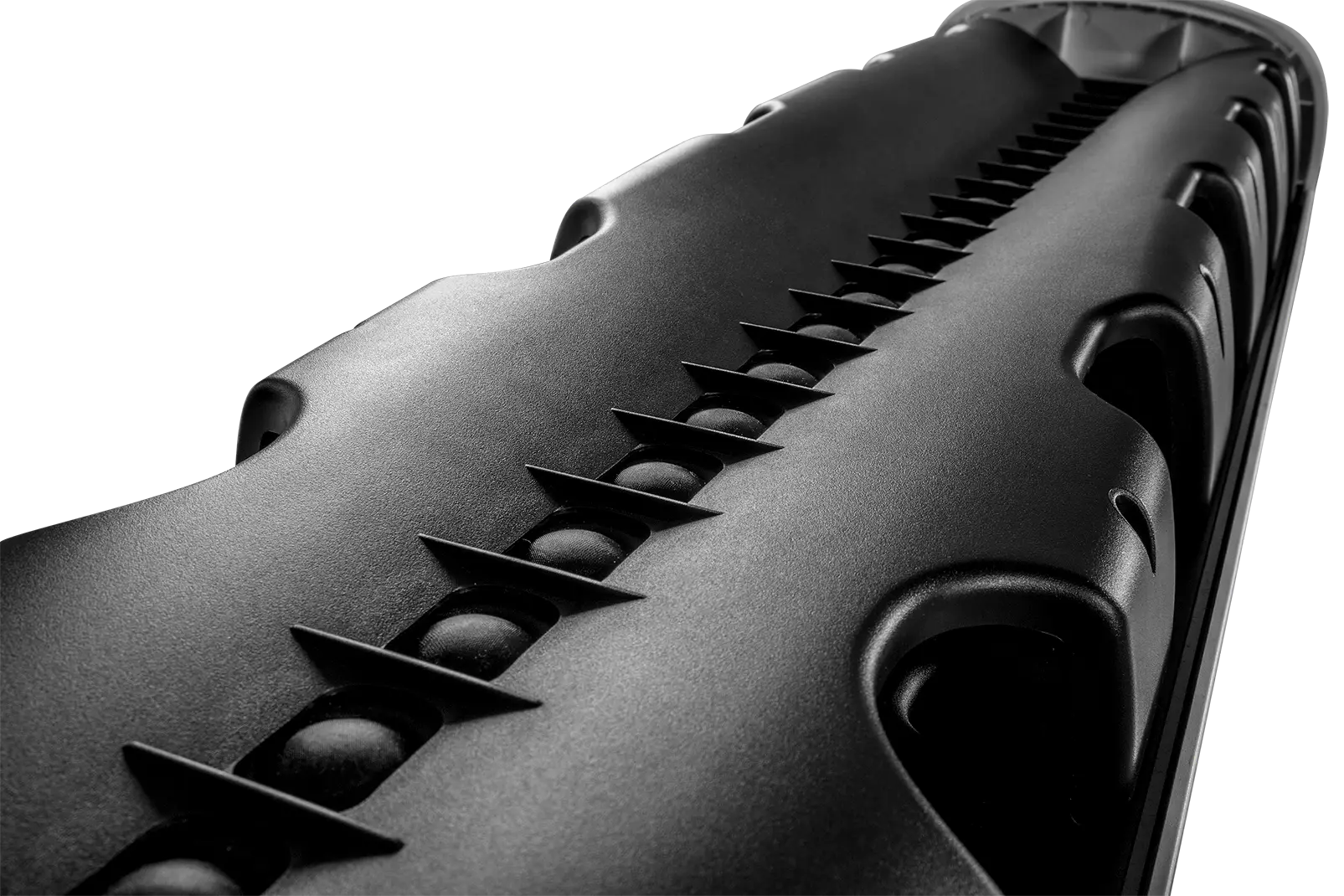

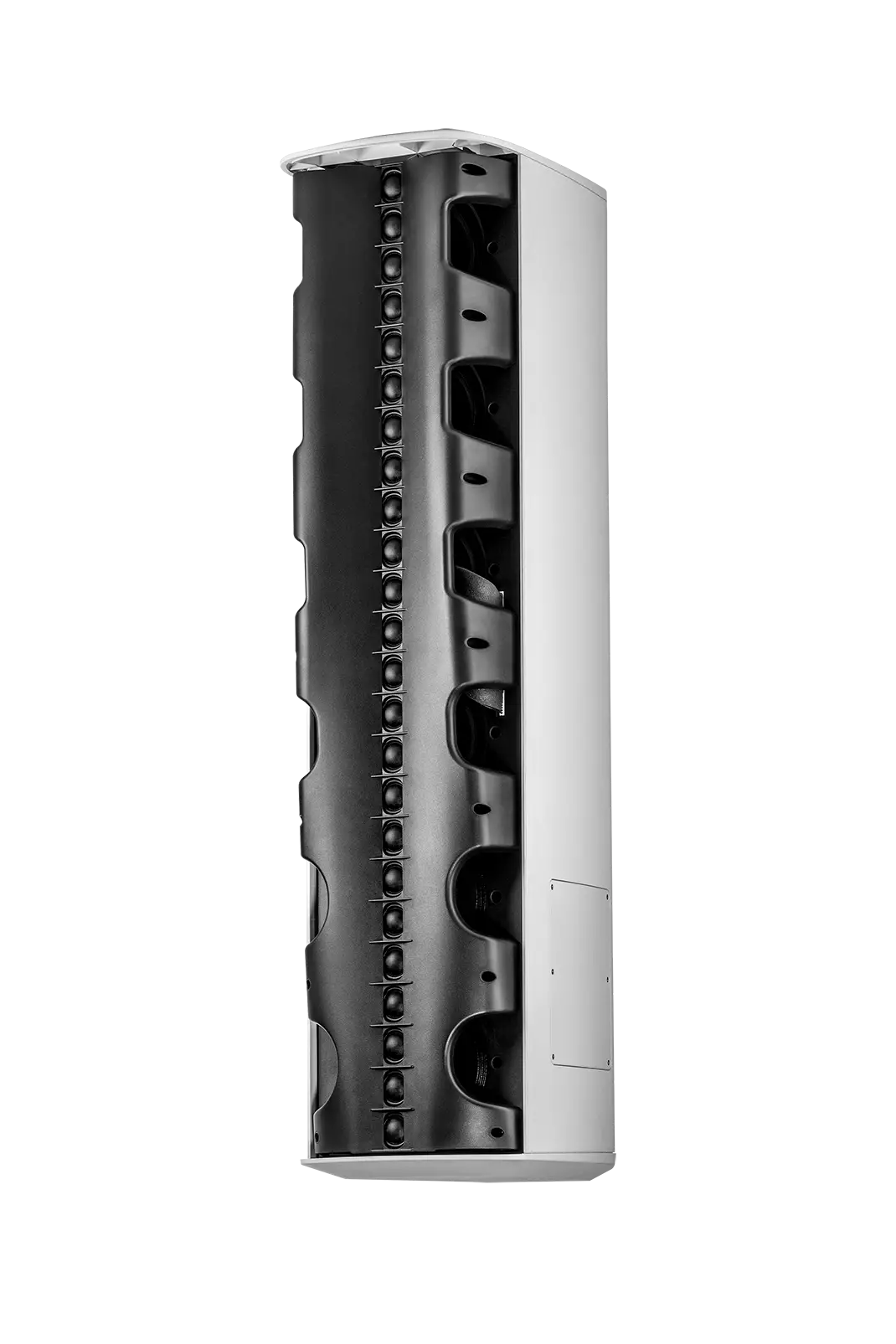

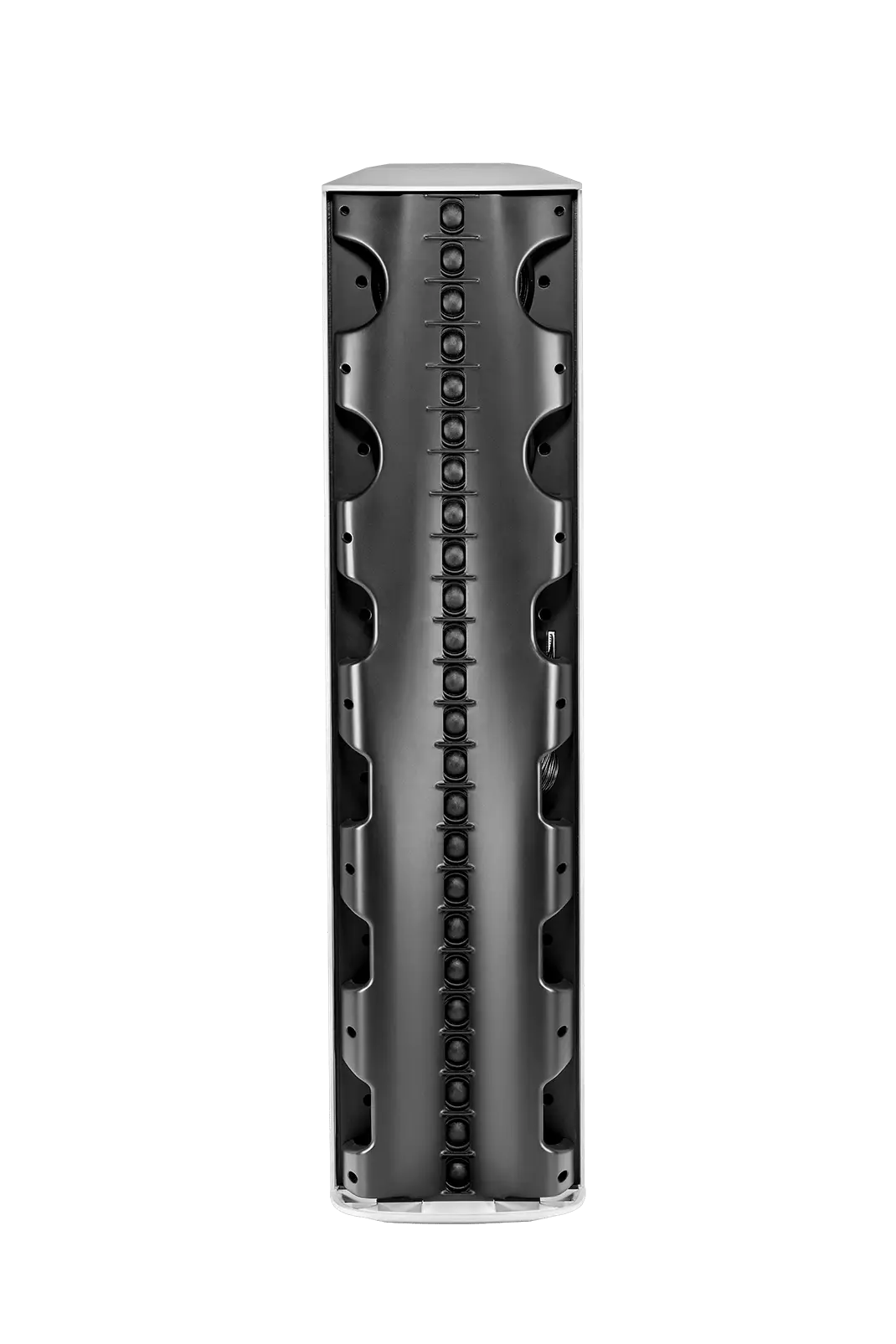

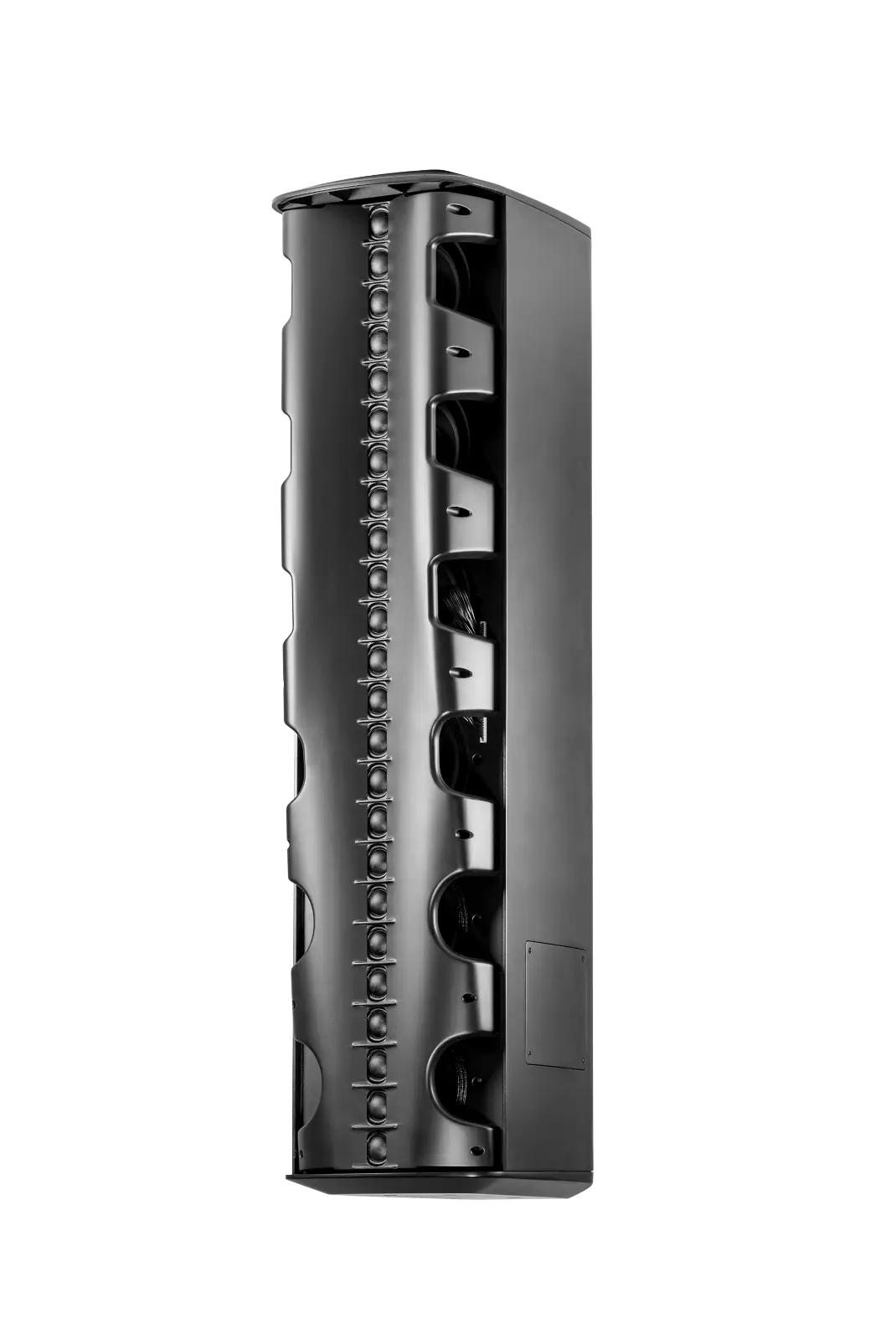

O guia de ondas horizontal “tapered” fornece dispersão variável (160° curta distância → 100° longa distância), melhorando a cobertura nos cantos frontais e traseiros. O arranjo coaxial combina 6 woofers de 6,5” (alto deslocamento) a 24 tweeters soft-dome de 1” (neodímio), garantindo alta inteligibilidade e resposta estendida — com grave robusto abaixo de 40 Hz. Há voicing comutável (Music plano / Speech com realce de médios). O gabinete em ABS com fibra, grelha de alumínio 1050 com powder-coat e a opção de IP55 (com MTC-PC2) asseguram desempenho em instalações exigentes.
Acompanha suporte de parede pan/tilt.
Destaques
-
CBT™: diretividade constante + cobertura vertical ajustável (16 combinações) e perfil assimétrico
-
Guia de onda horizontal “tapered”: 160° → 100° (curto → longo alcance)
-
Arranjo 6 × 6,5” + 24 × 1” (neodímio), grave < 40 Hz, SPL até 137 dB pico
-
Voicing comutável (Music/Speech) • Suporte pan/tilt incluso
-
All-weather: IP55 com acessório, cones/ diafragmas com coating (UV/umidade/sal)
LF: 6 × 165 mm (6,5") — neodímio leve, bobina 50 mm (2"), copper-capped pole (baixa modulação de fluxo), 16 mm de curso de bobina, surround têxtil amortecido, cones com coating (resistência a umidade/UV/sal), blindagem magnética
HF: 24 × 25 mm (1") soft-dome — neodímio, magneto encapsulado, diafragma com coating (resistência a umidade/UV/sal)
Desempenho
Faixa de frequência (–10 dB): 45 Hz – 20 kHz
Sensibilidade: 102 dB (configuração mais sensível: Point/Point, Speech, free-space) • 95 dB (configuração menos sensível: Medium/Downfill, Music, free-space)
SPL máx. (1 m): até 131 dB cont. (Speech), 134 dB programa, 137 dB pico (configuração de maior diretividade)
Cobertura:
Vertical: 4 seleções “Pattern Up” × 4 “Pattern Down” (16 combinações, inclui assimétrico)
Horizontal: tapered 160° → 100° (contínua, conforme distância)
Filtro passa-altas recomendado: 35 Hz, 24 dB/oit ou maior
Potência / elétrica
Potência IEC: 1500 W (2 h, pico 6000 W); 1000 W (100 h, pico 4000 W)
Impedância nominal: 4 Ω (≈ 4 Ω acima de 1 kHz; ≈ 8 Ω abaixo de 800 Hz)
Tensão máx. de entrada: 65 Vrms (2 h) / 130 V pico
Construção / proteção
Gabinete: ABS reforçado com fibra de vidro

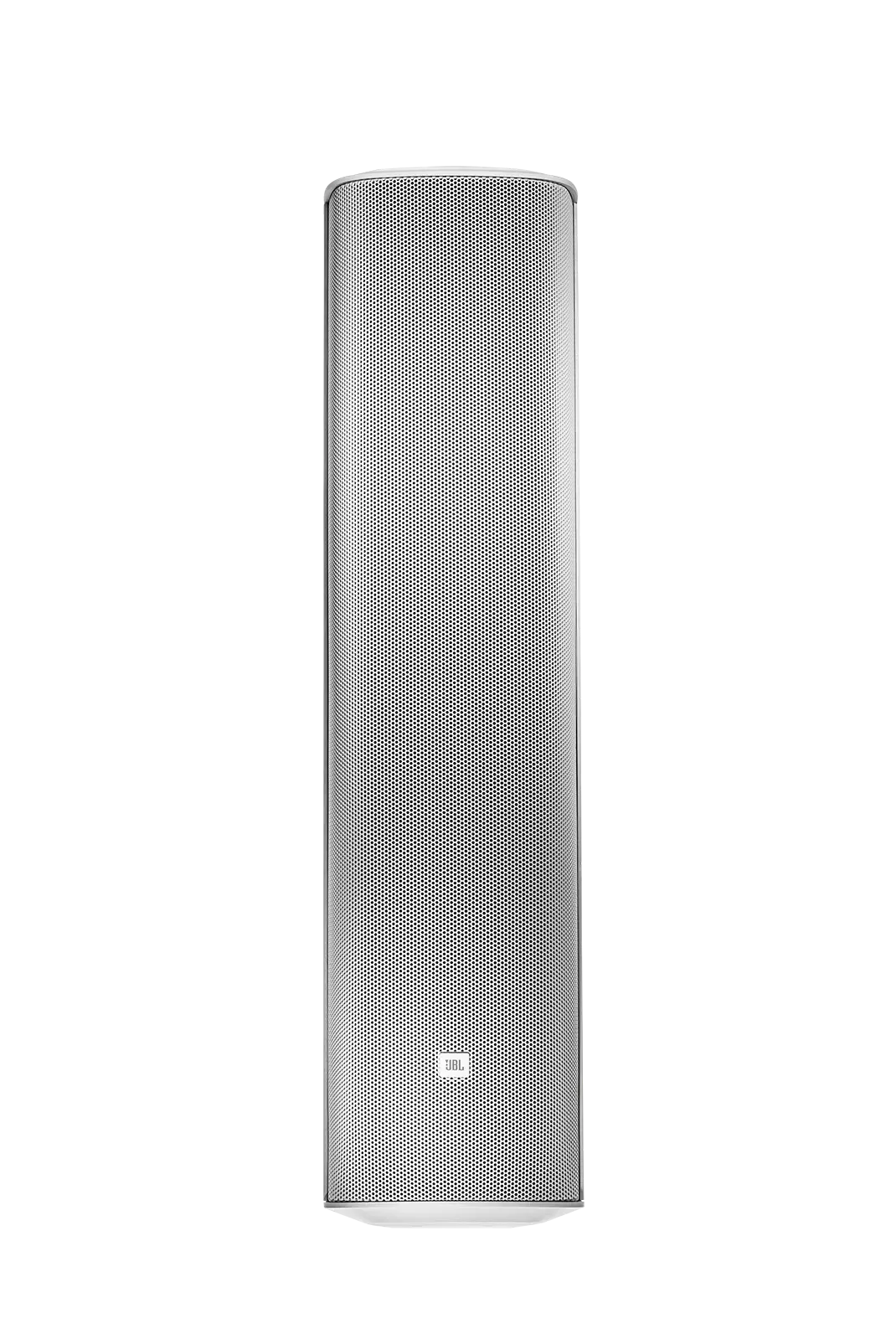

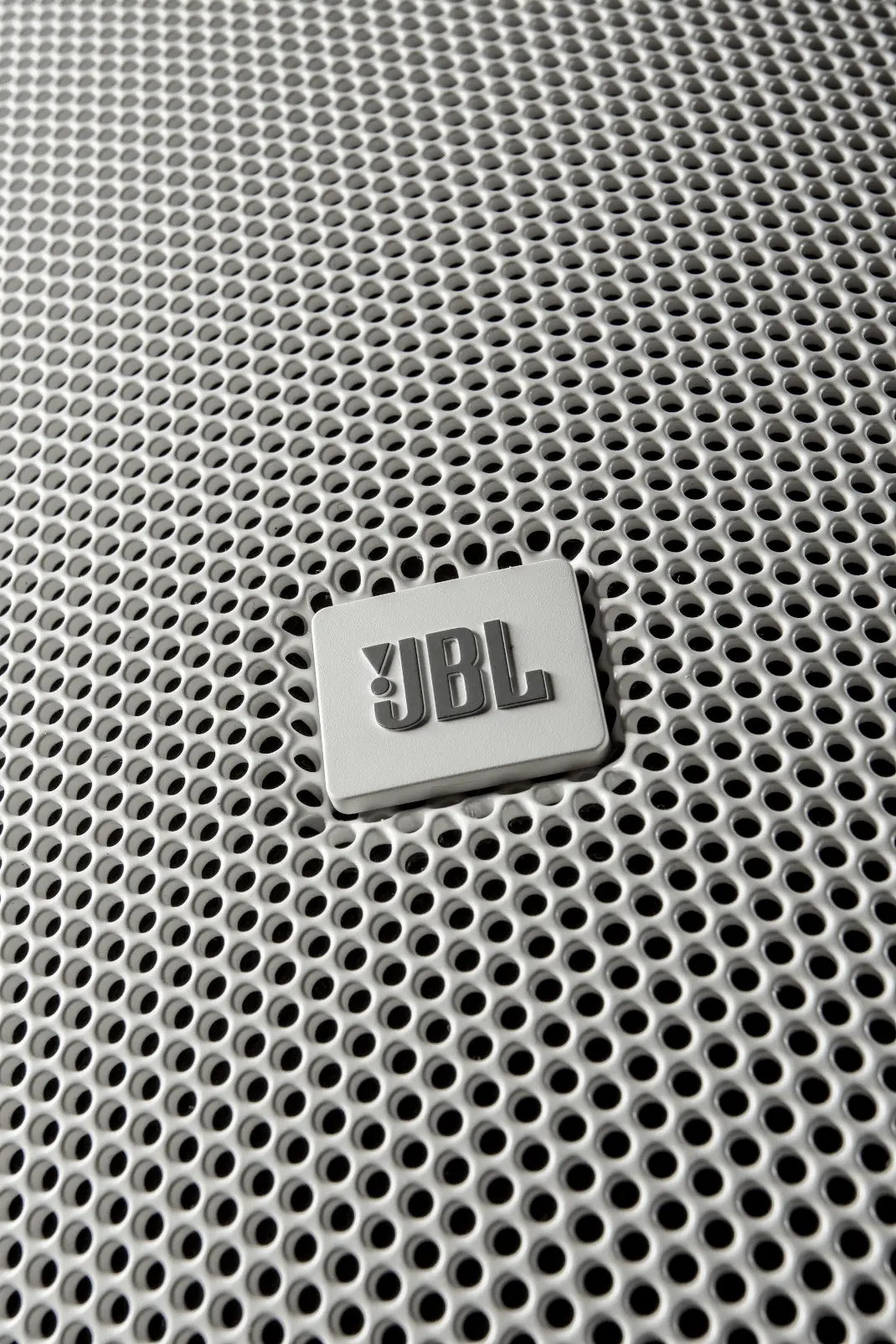

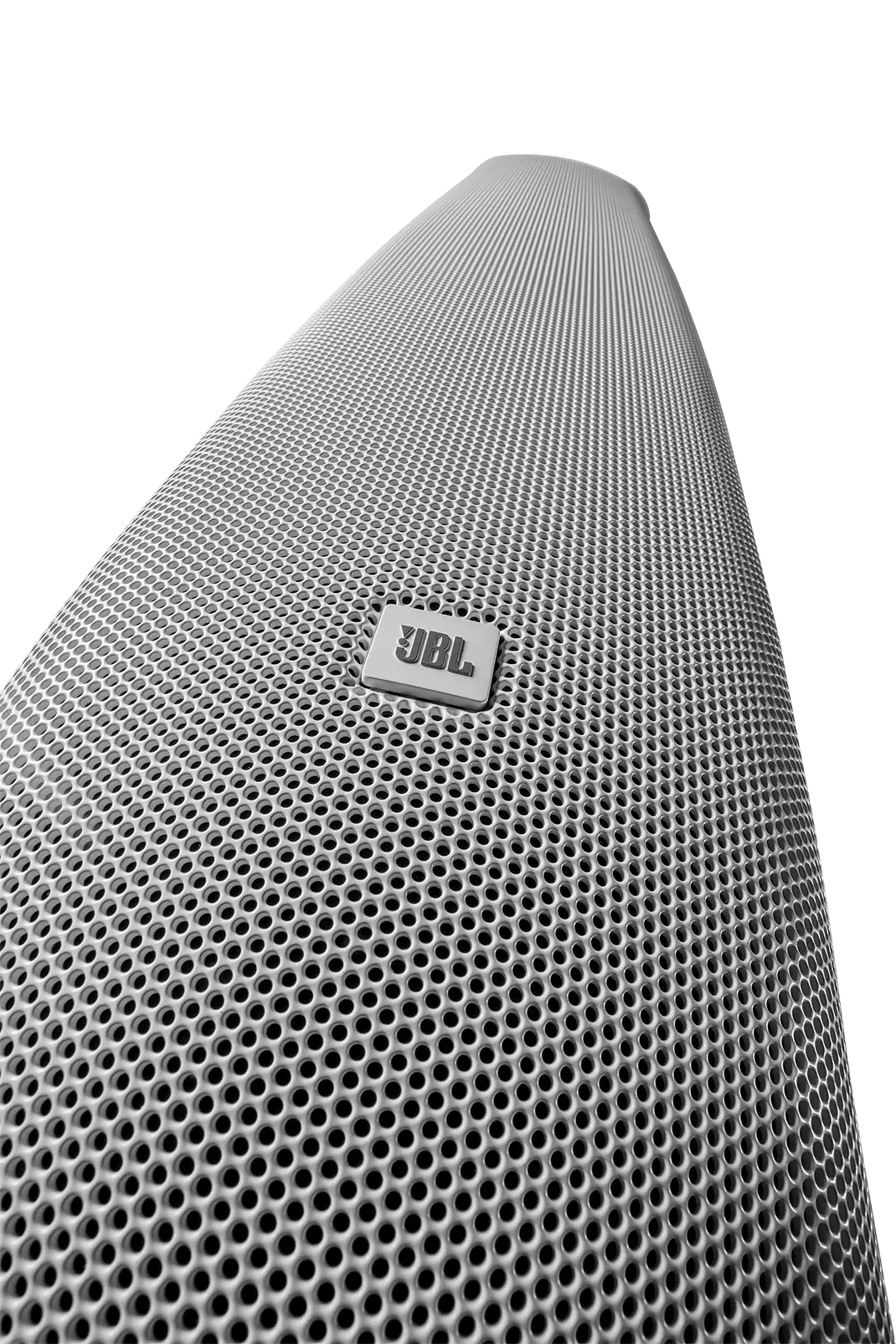

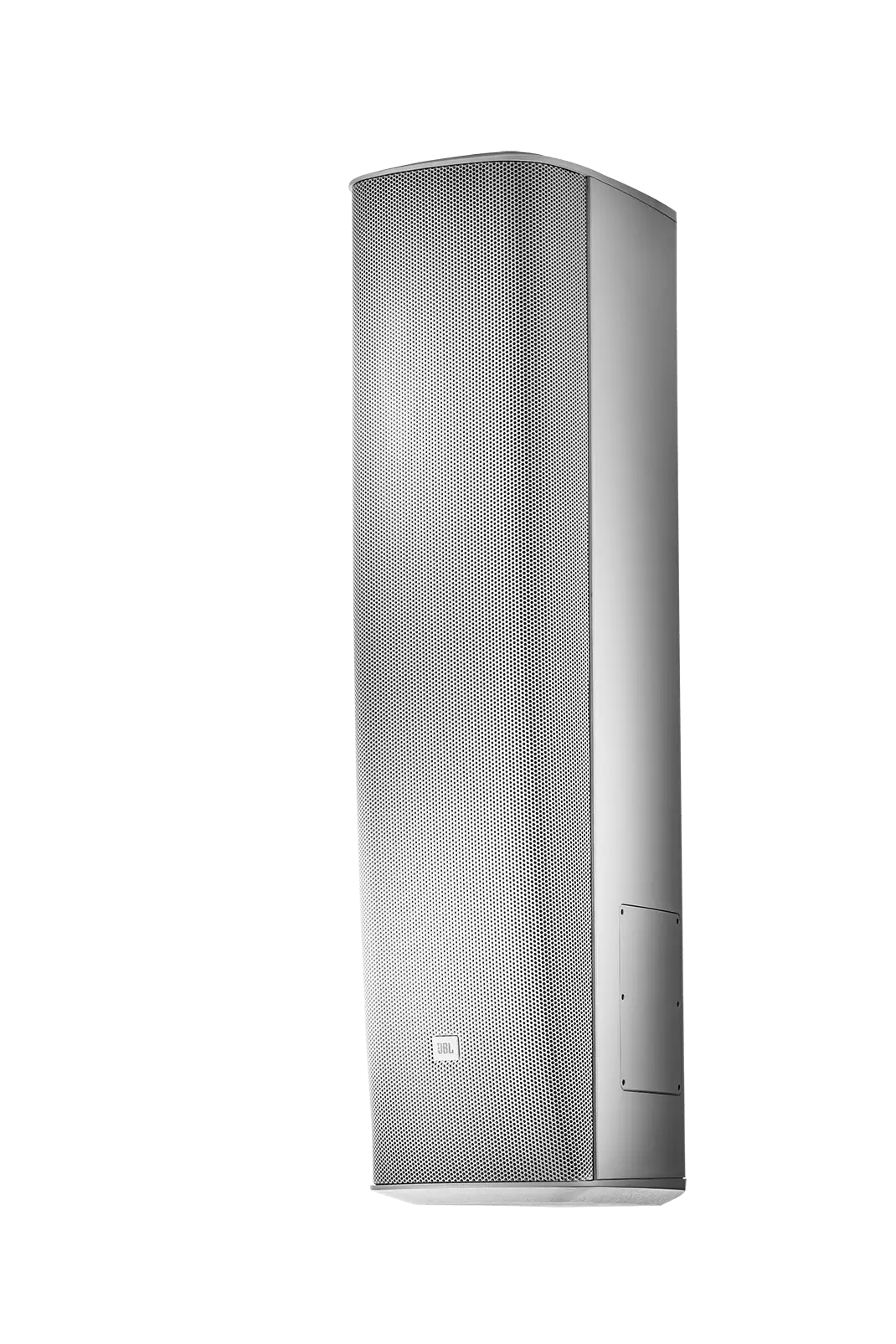

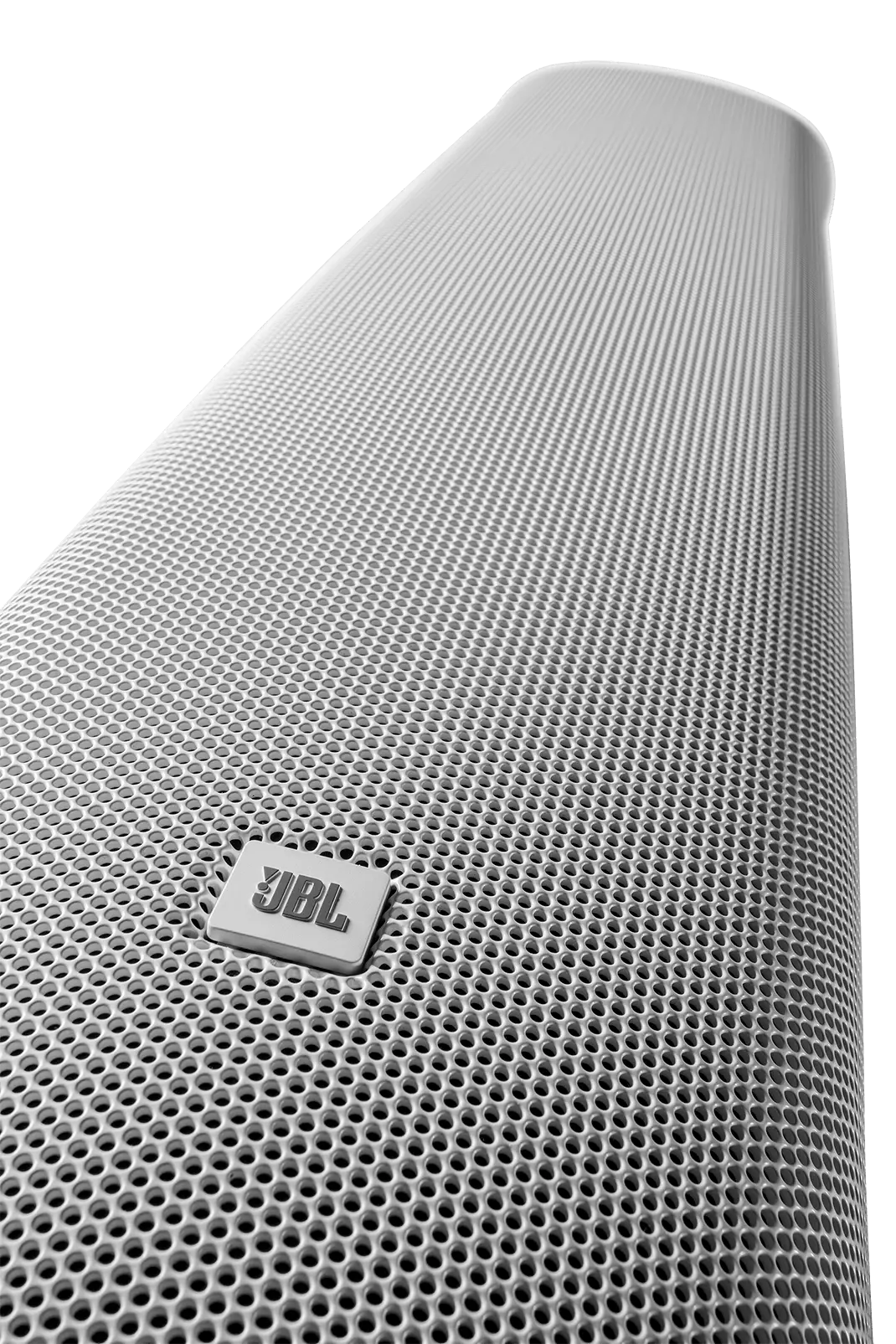

Grelha: alumínio 1050 com powder-coat
Ambiente: IP55 (IEC529) com tampa opcional MTC-PC2; atende ASTM G85 (névoa salina ácido/ar, 200 h)
Montagem / fixação

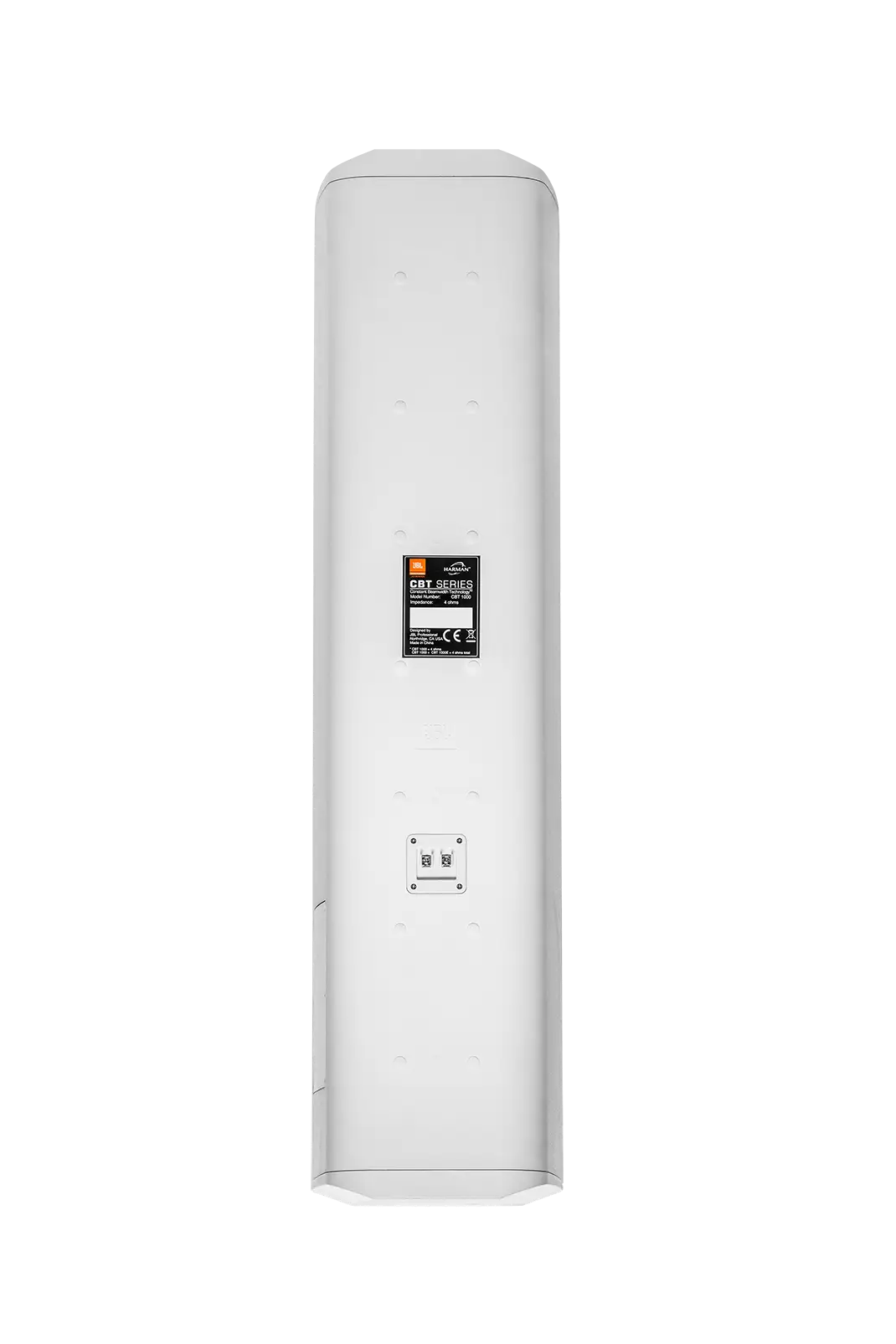

Pontos de inserção: 14 × M8 (20 mm profundidade) na traseira; 4 × M8 no topo e 4 × M8 na base (capas de extremidade)
Suporte incluso: pan/tilt bipartido, ±45° de pan (sem tilt), ±15° de tilt em incrementos de 1°
Compatibilidade: padrão 127 × 70 mm (5,0" × 2,75") para suportes legacy OmniMount® e terceiros; pontos roscados aptos a suspensão (sempre usar múltiplos pontos)
Dimensões e peso
H × W × D: 1020 × 250 × 345 mm (40,2" × 9,9" × 13,6")
Peso líquido (gabinete): 24,5 kg (54 lb)
Peso de envio: 38,6 kg (85 lb)
Cores

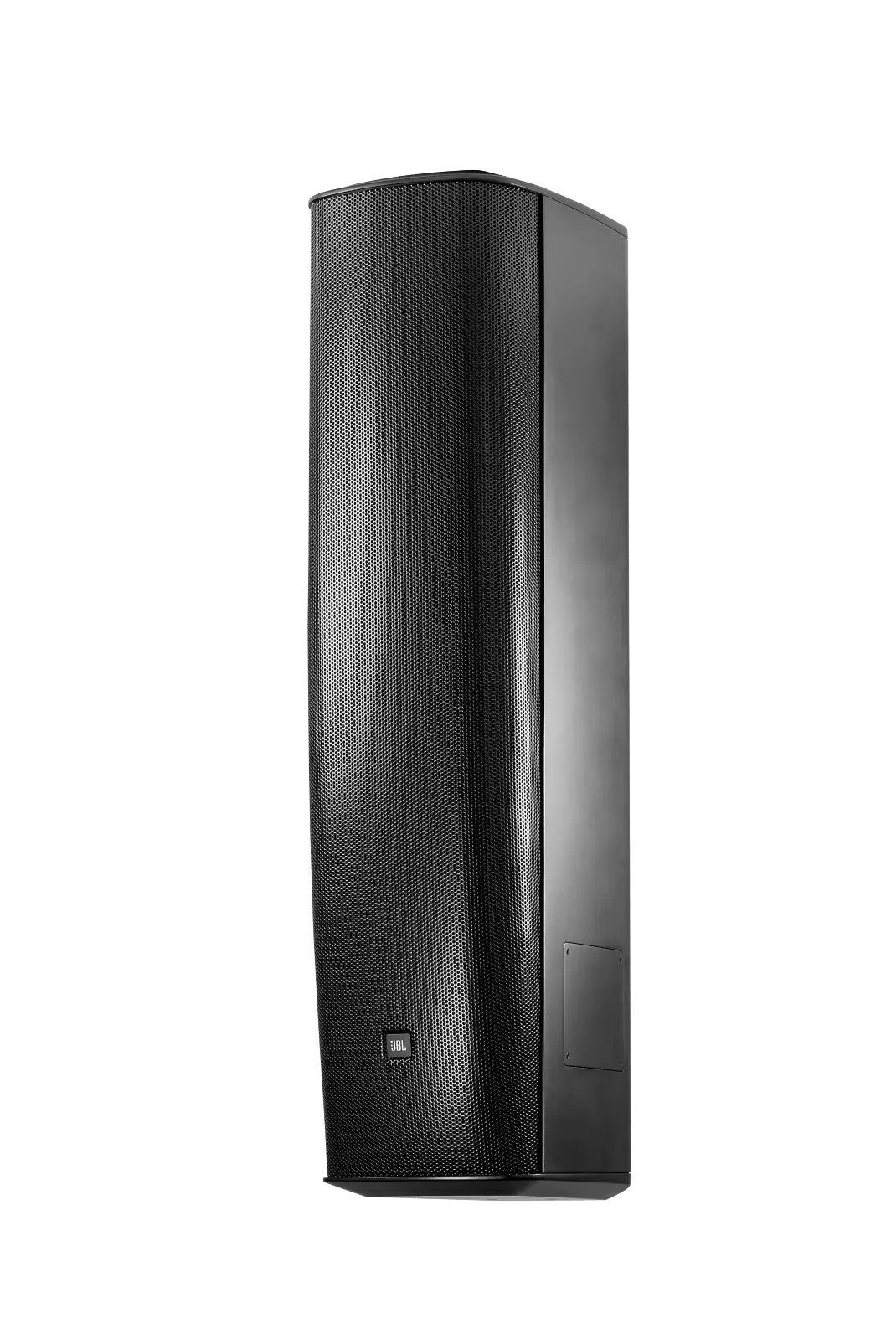

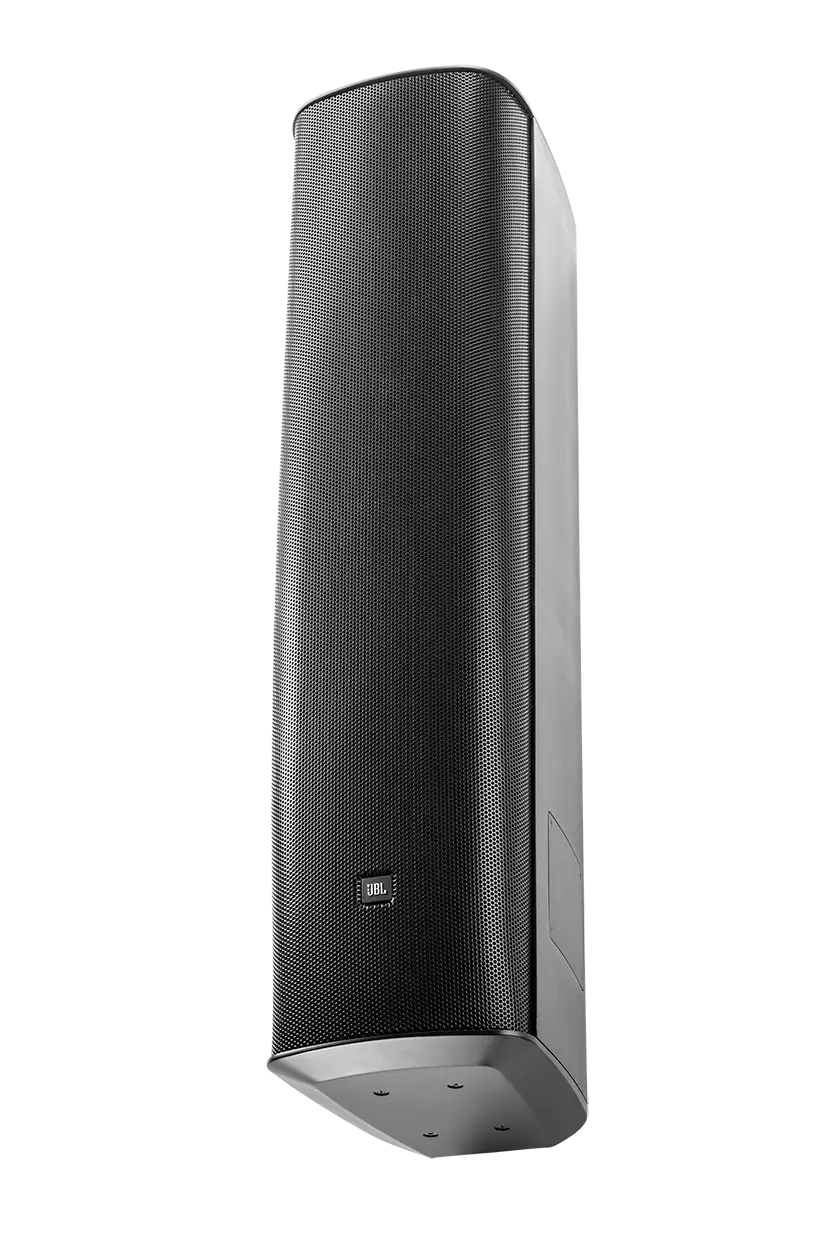

Preto (RAL 9004) ou Branco (RAL 9016, –WH)
Itens inclusos
Suporte de parede pan/tilt (duas peças)
