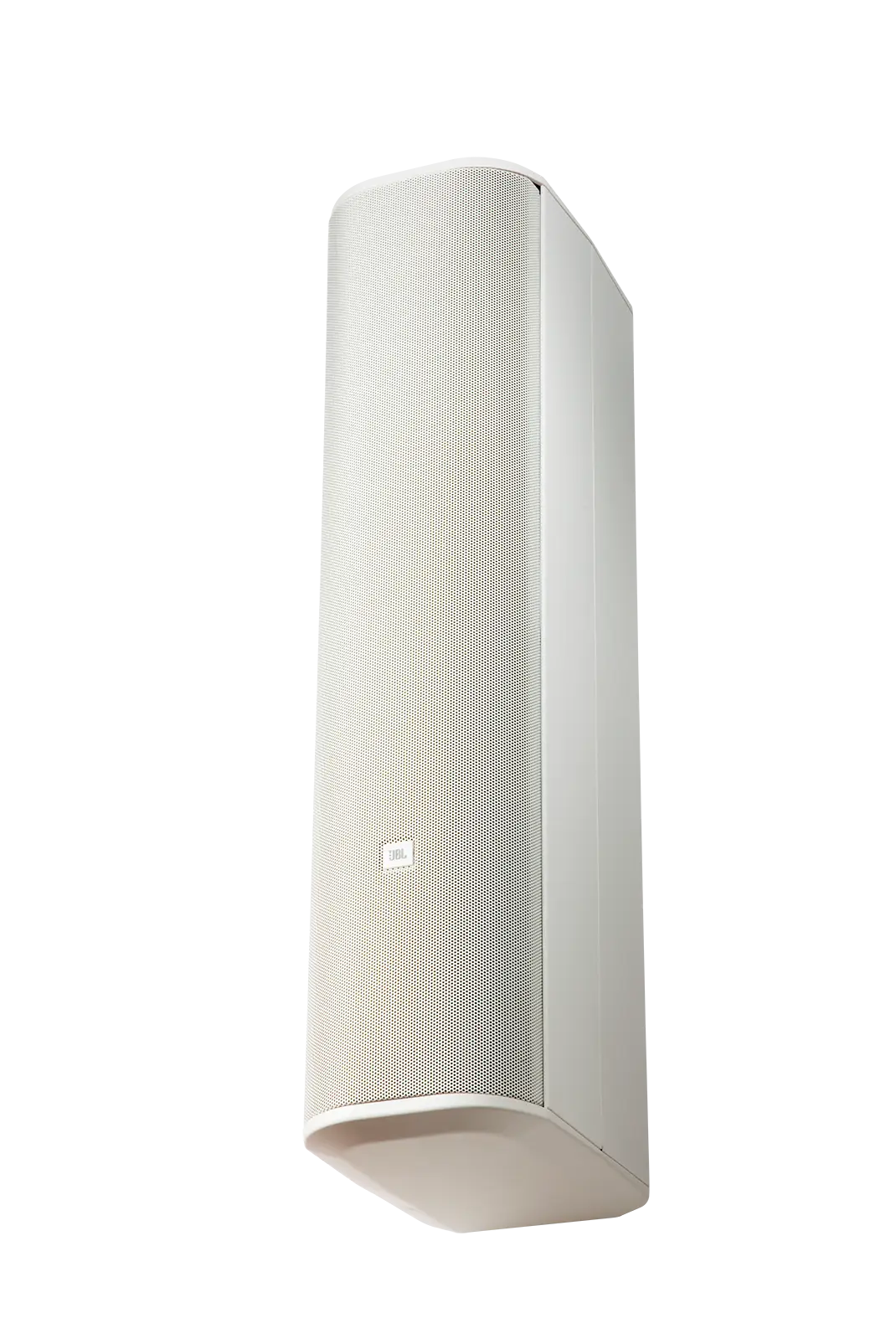

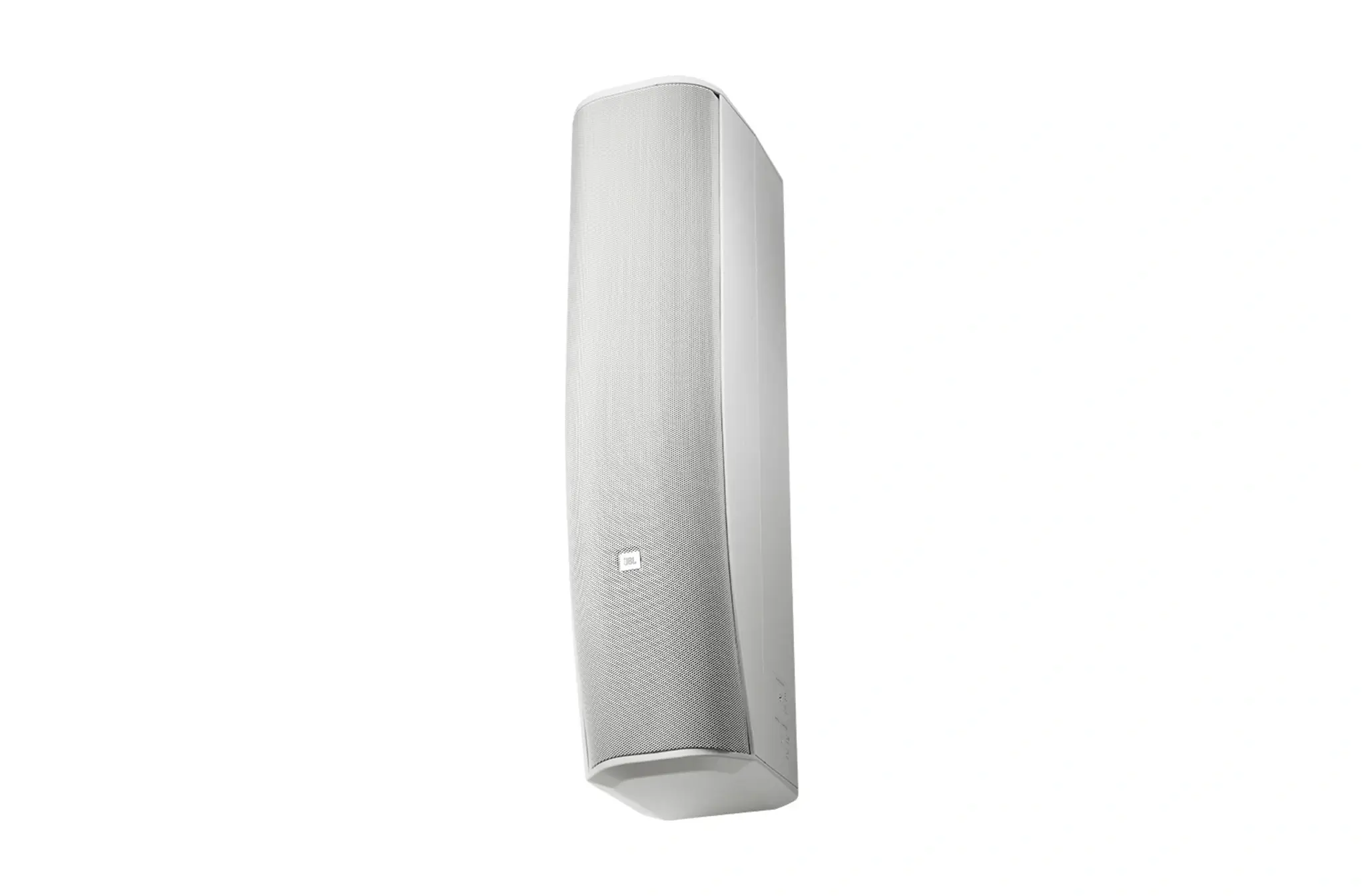

CBT 70J-1 Caixa acústica de coluna com 4 alto-falantes de 5" com tecnologia Beamwidth
Caixa acústica de coluna com 4 alto-falantes de 5" com tecnologia Beamwidth
A CBT 70J-1, com Constant Beamwidth Technology™, representa um avanço na consistência do controle de padrões, utilizando formação complexa de feixe de delay analógico e redução de amplitude para obter cobertura vertical superior e consistente sem o feixe vertical estreito e o lobing fora de cobertura típicos de alto-falantes de coluna de fator de forma reto.
ARQUITETÔNICO
CINEMA
CORPORATIVO
EDUCAÇÃO
HOSPITALIDADE
SOM AO VIVO
TEMPLOS RELIGIOSOS
TRANSMISSÃO
A JBL CBT 70J-1 é uma coluna line array passiva de 2 vias com Constant Beamwidth Technology™, que mantém diretividade constante em banda larga sem lobing fora da área de cobertura. A formação de feixe analógica (delays e amplitude tapering) proporciona cobertura vertical comutável (25° para longo alcance ou 45° para médio alcance) e modo assimétrico, enviando mais energia para a área distante e nivelando os SPLs frente–fundo.
O arranjo coaxial combina 4 woofers de 5” com 16 tweeters de 1” (neodímio), resultando em alta inteligibilidade de fala e resposta estendida para música. Possui voicing comutável (Music plano ou Speech com presença em médios) e proteção Dynamic SonicGuard™ nos agudos. O gabinete em ABS reforçado com fibra e a grelha de alumínio suportam ambientes desafiadores; com a tampa opcional do painel de terminais (MTC-PC2) alcança IP55.
Acompanha suporte de parede pan/tilt (novo suporte com mais flexibilidade de mira) e é compatível com acessórios de flush-mount e pedestal.
Destaques
-
CBT™: diretividade constante até altas frequências, sem beaming vertical
-
Cobertura vertical comutável: 25° (narrow) / 45° (broad) + perfil assimétrico para nivelar SPL de frente a fundo
-
Matriz coaxial 4 × 5” + 16 × 1” (neodímio) com SonicGuard™
-

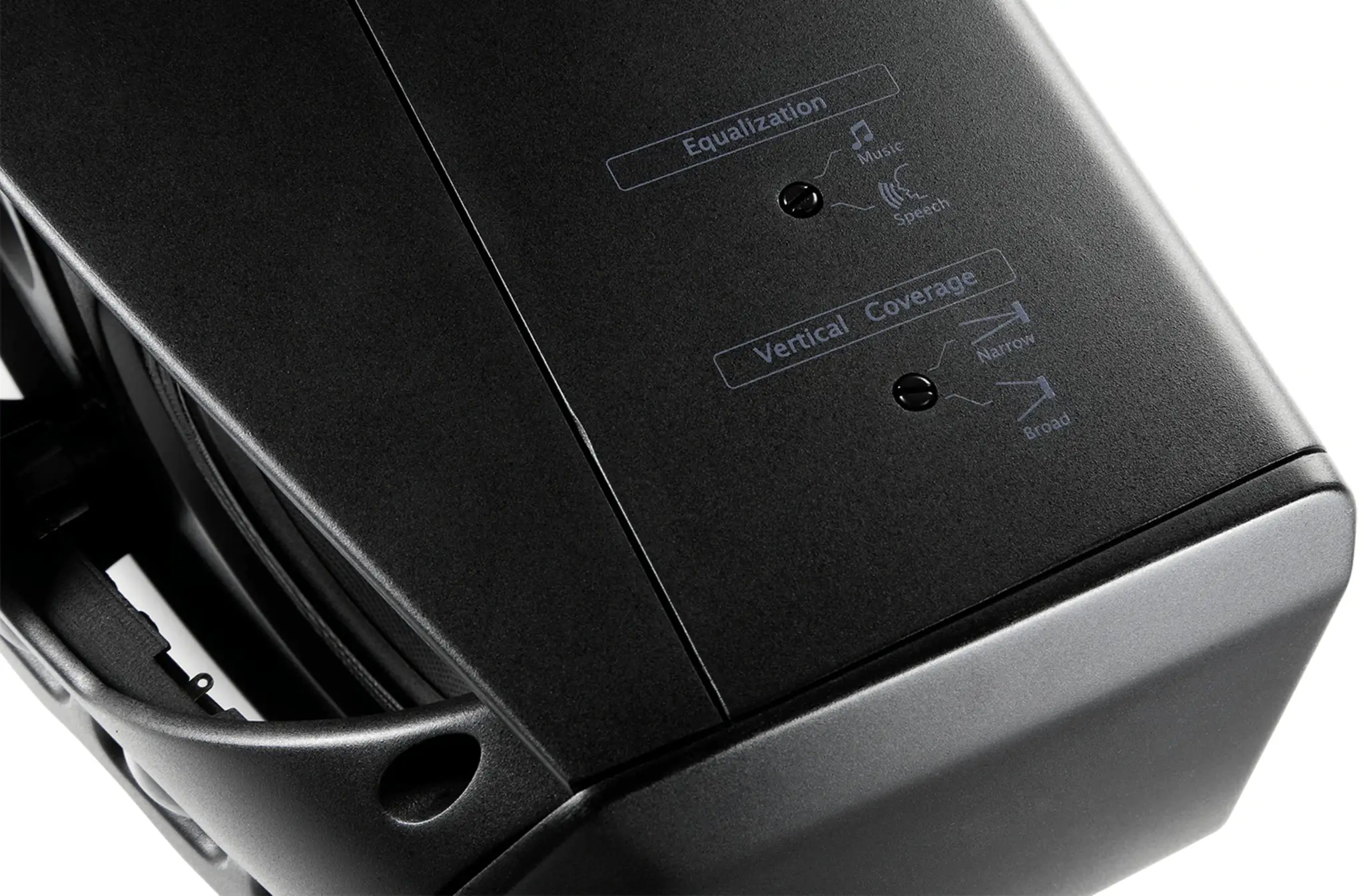

Voicing comutável: Music (flat) / Speech (realce médio)
-
Suporte pan/tilt incluso; melhorias de fixação e aiming
-
Opcional IP55 com MTC-PC2 (uso externo)
Drivers: 4 × 130 mm (5") LF (neodímio, bobina 38 mm/1,5", diafragma tratado, shielded) + 16 × 25 mm (1") HF (neodímio, diafragma e magneto encapsulados, shielded)
Arquitetura: coluna line array de 2 vias, formação de feixe analógica
Desempenho
Faixa de frequência (–10 dB): 60 Hz – 20 kHz
Cobertura (V × H): 25° (±10°) ou 45° (±10°) vertical (comutável) × 150° (±20°) horizontal
Sensibilidade (1 W/1 m):
Narrow: Speech 98 dB (1–8 kHz) | Music 93 dB (300 Hz–18 kHz)
Broad: Speech 96 dB (1–8 kHz) | Music 92 dB (300 Hz–18 kHz)
SPL máx. a 1 m:
Narrow: Speech 125 dB cont / 131 dB pico | Music 120/126 dB
Broad: Speech 123/129 dB | Music 119/125 dB
Potência / elétrica
Potência IEC: 500 W cont (2 h, 2000 W pico) | 350 W cont (100 h, 1400 W pico)
Impedância nominal: 8 Ω
Proteção HF: Dynamic SonicGuard™
Construção / proteção
Gabinete: ABS reforçado com fibra de vidro
Grelha: alumínio pintado (removível)
Ambiente: IP55 com MTC-PC2; resistente a UV, umidade e ASTM G85 (200 h)
Montagem / fixação
Pontos roscados: 10 × M6 (16 mm profundidade) no padrão 127 × 70 mm (compatível OmniMount® 60.0)
Suporte incluso: pan/tilt com ±80° de pan e ±15° de tilt contínuos + incrementos de 5°
Conectividade
Terminais: bloco de parafusos (screw-down)
Cores: preto ou branco (-WH)
Dimensões e peso
H × W × D: 694 × 170 × 237 mm (27,4" × 6,7" × 9,3")
Peso líquido: 9,5 kg (21 lb)
Itens inclusos
Suporte de parede pan/tilt
