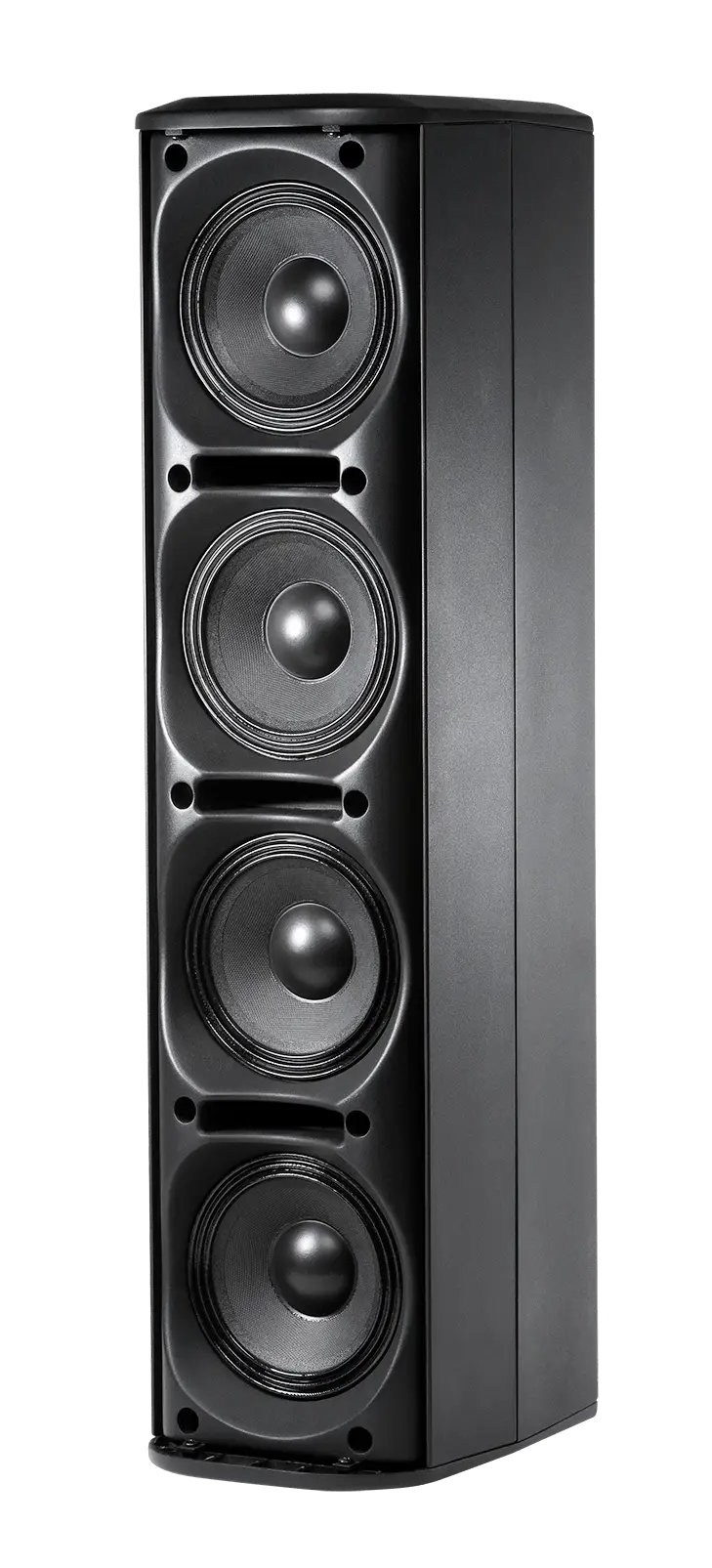

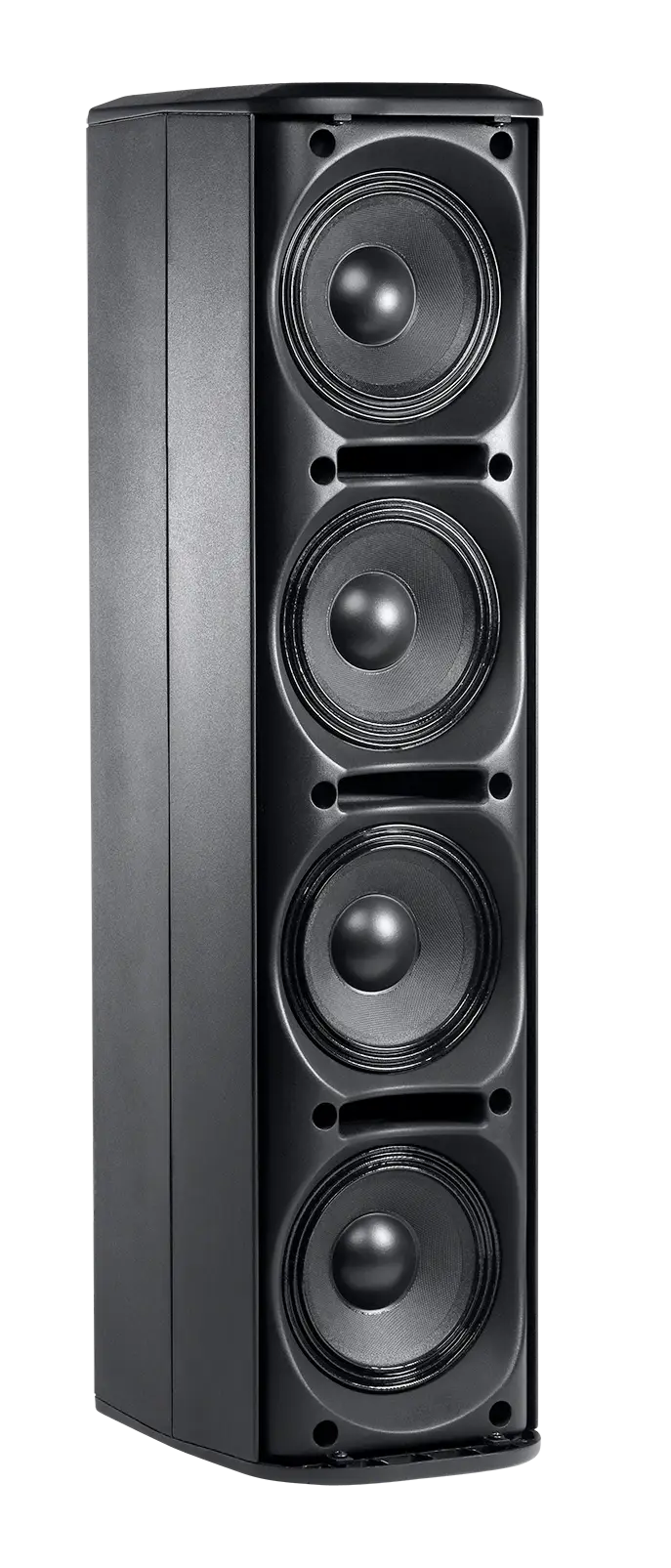

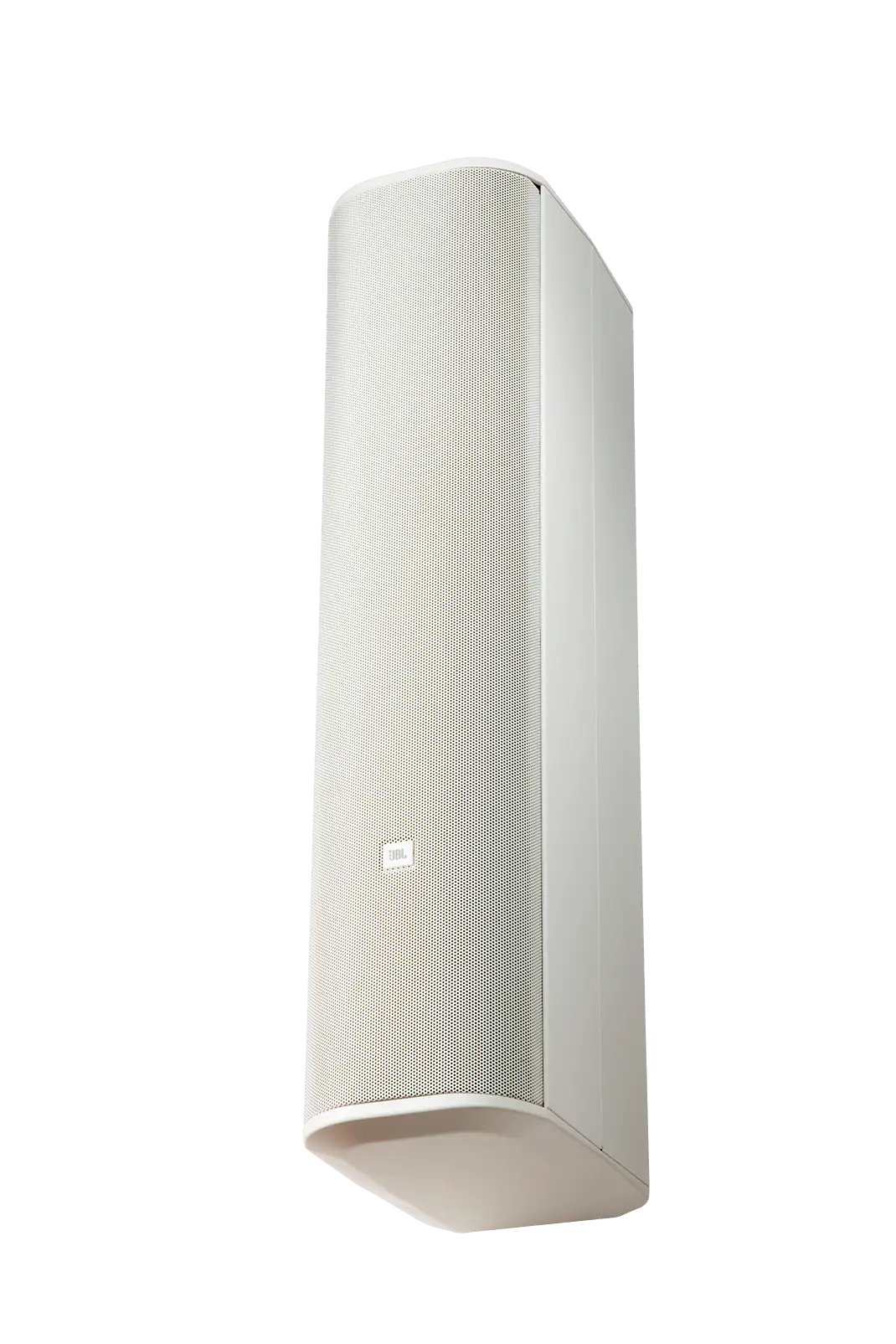

CBT 70JE-1 Caixa acústica extensão de graves com 4 alto-falantes de 5" projetada para a CBT 70J-1.
Caixa acústica extensão de graves com 4 alto-falantes de 5" projetada para a CBT 70J-1.
Quando conectado a uma caixa acústica de coluna linear CBT 70J-1, a extensão CBT 70JE-1 proporciona resposta de graves estendida, controle de padrão estendido e níveis de saída de som mais altos. O sistema de matriz combinada oferece a Tecnologia Constant Beamwidth™, que representa um avanço na consistência do controle de padrão, utilizando formação de feixe analógico complexa e redução de amplitude para alcançar uma cobertura vertical superior e consistente sem o feixe vertical estreito e o lobing fora de cobertura típicos de caixas acústicas de coluna passivas.
ARQUITETÔNICO
CINEMA
CORPORATIVO
EDUCAÇÃO
HOSPITALIDADE
SOM AO VIVO
TEMPLOS RELIGIOSOS
TRANSMISSÃO
A JBL CBT 70JE-1 é o módulo de extensão projetado especificamente para operar acoplado à CBT 70J-1, formando o sistema CBT 70J-1 + 70JE-1. O 70JE-1 adiciona quatro woofers de 5" e um crossover dedicado, entregando grave estendido (até 45 Hz), maior sensibilidade e mais SPL para o conjunto — preservando a assinatura de cobertura vertical controlada da Constant Beamwidth Technology™ (CBT™) quando usado com a 70J-1.
Os falantes de LF utilizam motores duplos de neodímio com bobinas de 38 mm (1,5"), blindagem magnética, surround amortecido e cones selados com cobertura para resistência a umidade, UV e névoa salina. O gabinete é de ABS reforçado com fibra e a grelha de alumínio espessa suporta uso portátil/eventos e instalação externa (IP55 com tampa opcional do borne).
Destaques
-
Extensão dedicada da CBT 70J-1 → grave até 45 Hz e maior saída
-
4 × 5" LF com duplo ímã de neodímio e bobina 1,5" (alta potência/baixa distorção)
-
Crossover integrado e coupler plate para acoplamento ponta-a-ponta
-
Gabinete “all-weather”: ABS reforçado + grelha de alumínio; IP55 com MTC-PC2
-
Compatível com OmniMount 60.0 / 120.0, suporte pan/tilt do 70J-1 e acessórios flush-mount / pedestal 35 mm
LF: 4 × 130 mm (5") | motor duplo neodímio, bobina 38 mm (1,5"), surround amortecido, cone selado com coating (resistente a umidade/UV/sal)
Desempenho
Faixa de frequência (–10 dB): 45 Hz – 700 Hz
Sensibilidade (2,83 V/1 m): 90 dB (campo livre) / 96 dB (meio espaço), 65–300 Hz
SPL máx.: 117 dB
Potência / elétrica
Impedância nominal: 8 Ω
Potência IEC: 500 W contínuos (2 h, 2000 W pico) / 350 W contínuos (100 h, 1400 W pico)
Construção / proteção
Gabinete: ABS reforçado com fibra de vidro
Grelha: alumínio pintado (espessa, alta robustez)
Ambiente: IP55 (IEC529) com tampa opcional MTC-PC2; resistente a UV, umidade e ASTM G85 (névoa salina/ácido-ar, 200 h)
Montagem / fixação
Acoplamento: Coupler plate une CBT 70J-1 + 70JE-1 ponta-a-ponta
Compatibilidade: roscas na coupler plate aceitam OmniMount 60.0 / 120.0 e o suporte pan/tilt incluído com a CBT 70J-1
Pontos adicionais: 12 × M6 para olhais/grampos de suspensão
Dimensões e peso
Altura × Largura × Profundidade: 694 × 170 × 237 mm (27,4" × 6,7" × 9,3")
Peso líquido: 8,2 kg (18 lb)
Itens inclusos
Coupler plate (placa de acoplamento)
