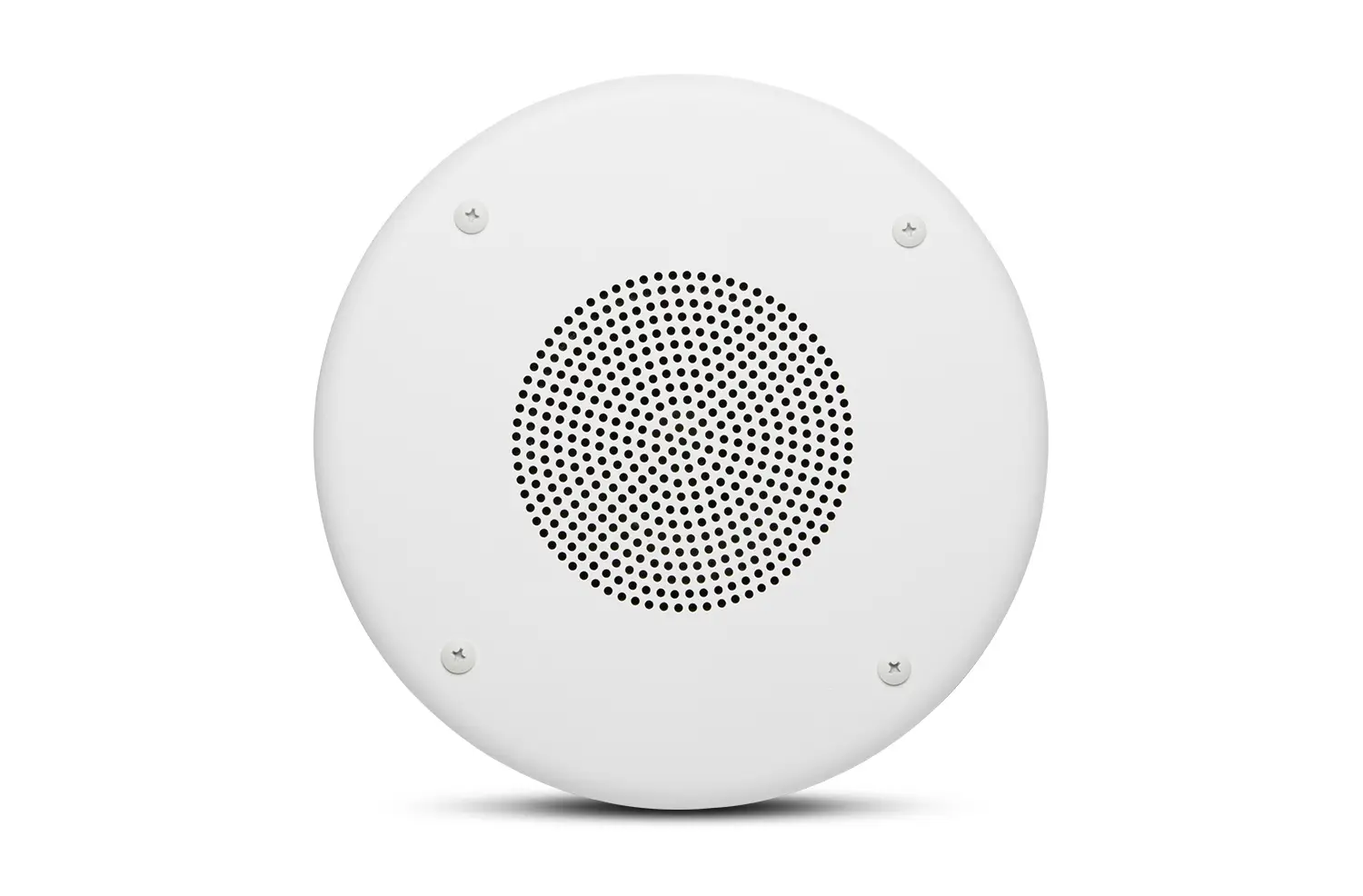

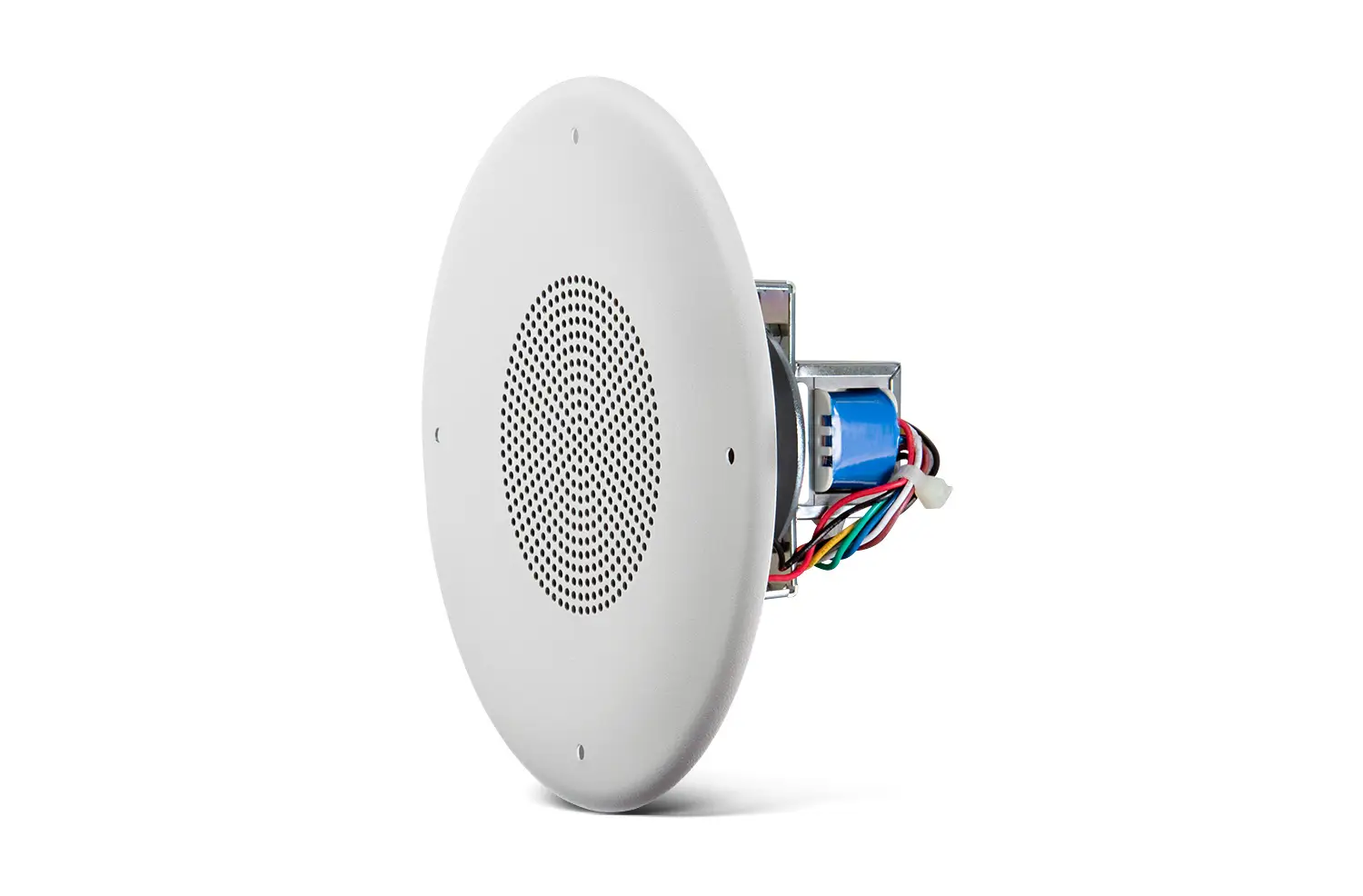

CSS8004 Alto-falante de teto da série comercial de 4"
Alto-falante de teto da série comercial de 4"
As caixas acústicas de teto da série Commercial da JBL oferecem excelente desempenho para aplicações de pager e música ambiente. A alta sensibilidade em toda a linha de produtos proporciona o nível máximo de som, mesmo em configurações de toque baixas.
ARQUITETÔNICO
CORPORATIVO
EDUCAÇÃO
HOSPITALIDADE
TEMPLOS RELIGIOSOS
Os alto-falantes de teto JBL Commercial Series (100 mm / 4”) oferecem excelente desempenho para paginação e música ambiente. A alta sensibilidade (90 dB) maximiza o nível de som mesmo em taps baixos do transformador, garantindo cobertura uniforme com instalação simples. Compatível com o backcan CSS-BB4, formando um conjunto adequado inclusive para uso em plenum (com os acessórios corretos).
Destaques
-
Sensibilidade elevada: 90 dB
-
Transformador multi-tap 5 W para 100 V / 70 V / 25 V
-
Cobertura muito ampla (175° cônica)
-
Compatível com backcan CSS-BB4
Driver: 100 mm (4”)
Sensibilidade: 90 dB (entre 2–6 kHz)
Faixa de frequência (-10 dB):
Conjunto driver/grelha (sem backcan): 85 Hz – 18 kHz
Instalado no backcan CSS-BB: 130 Hz – 18 kHz
Cobertura: 175° (cônica)
SPL máx. a 1 m: 97 dB (tap superior em 25 V / 70 V / 100 V)
Potência contínua do driver: 15 W
Operação elétrica (linha distribuída)
Taps do transformador:
100 V: 5 W, 2,5 W, 1,3 W
70 V: 5 W, 2,5 W, 1,3 W, 0,7 W
25 V: 5 W, 2,5 W, 1,3 W, 0,7 W
Perda por inserção do transformador: máx. 1,5 dB
Conexão do transformador / entrada: fios desencapados (bare wire)
Construção do transdutor
Massa do motor: 200 g (7 oz)
Conectividade
Entrada: fios desencapados (bare wire)
Instalação / fixação
Backcan compatível: CSS-BB4 (outros backcans: N/A)
Círculo de fixação ao backcan: 4 pontos em Ø 165 mm (6,5”)
Abertura no forro (ceiling cutout):
Open-back: Ø 125 mm (5,0”)
No backcan CSS-BB: Ø 170 mm (6,7”)
Profundidade atrás da grelha: 94 mm (3,7”)
Diâmetro da grelha: Ø 198 mm (7,8”)
Uso em plenum: Sim, com backcan/acessórios adequados
Materiais
Backcan (acessório): aço moldado
Baffle/aro: metal
Cor: branco
Dimensões e peso
Peso líquido (cada): 0,90 kg (o valor em lb informado na origem “1,0 lb” não corresponde a 0,90 kg)
Peso de envio (cada): 1,26 kg (2,8 lb)
Itens inclusos
4 parafusos M4 × 40 mm (fixação do conjunto alto-falante/transformador ao backcan)
Conformidades / segurança
Adequado para uso em espaços de tratamento de ar conforme UL1480, UL2043, NFPA 90 e NFPA 70, quando instalado com o backcan listado pela UL correspondente.
S7232/UL Listed – Signaling Speaker. Transformador registrado UL1876.
Em conformidade com IEC60849/EN60849.
