U120:1 Amplificador de 1 canal com 120W
Amplificador de 1 canal com 120W
A Série U pode ser utilizada em aplicações autônomas, além de ser perfeitamente integrada a instalações existentes. Os modelos podem alimentar linhas de alto-falantes de alta impedância (Z) ou baixa impedância (Z), possuem alimentação fantasma para as entradas de microfone e um filtro passa-alta comutável a 120 Hz.
ARQUITETÔNICO
CORPORATIVO
EDUCAÇÃO
HOSPITALIDADE
TEMPLOS RELIGIOSOS
TRANSMISSÃO

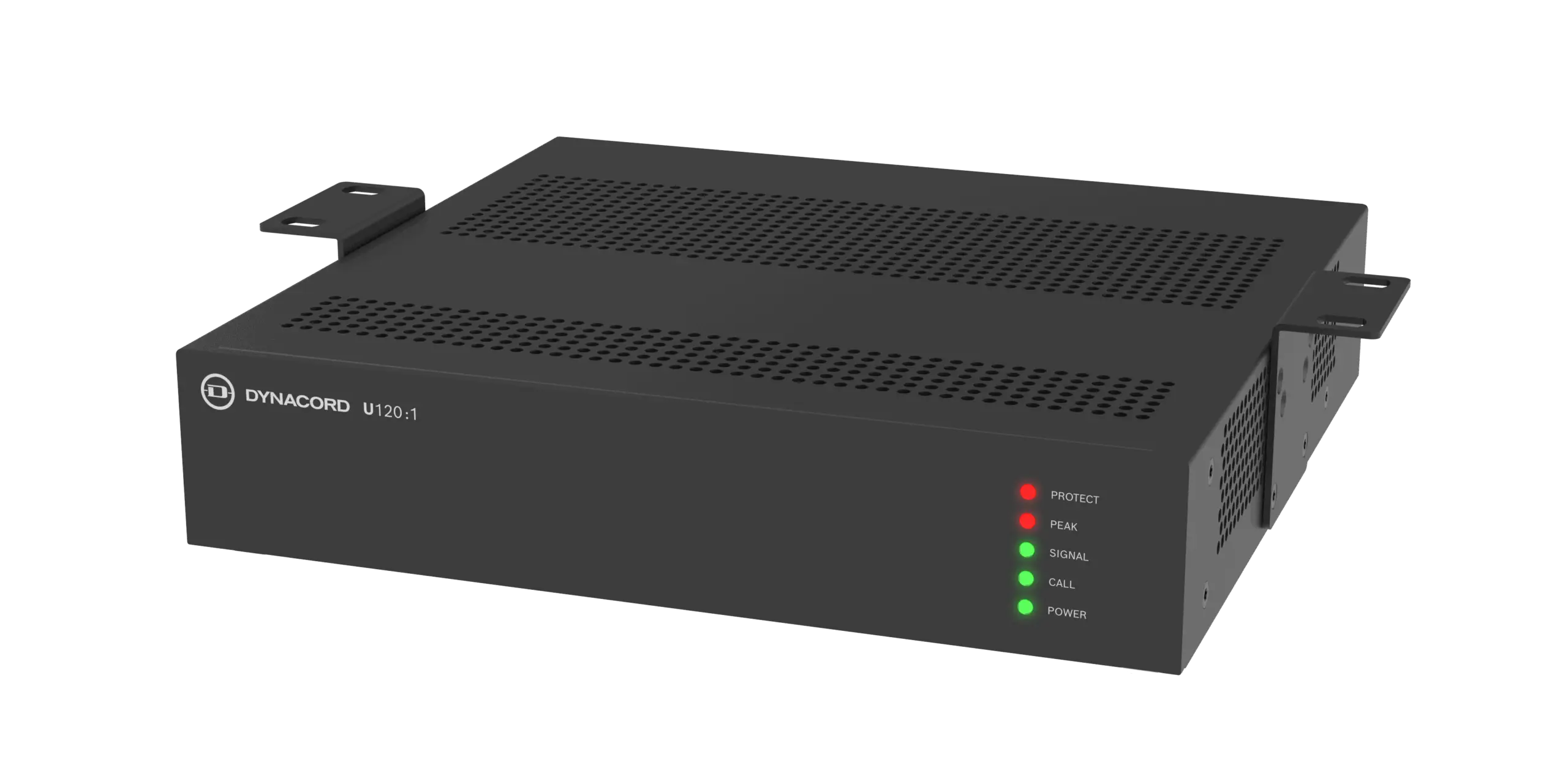

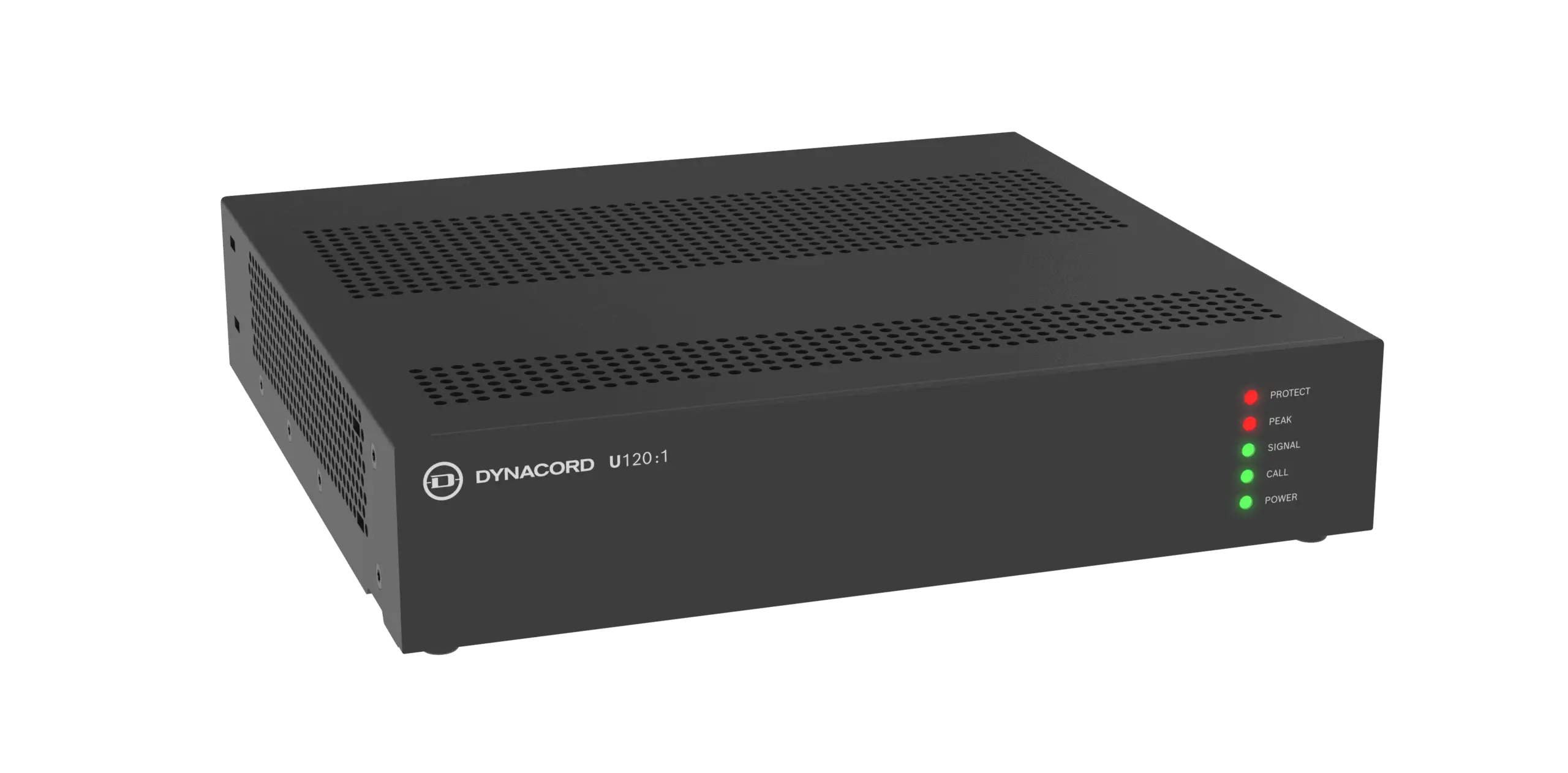

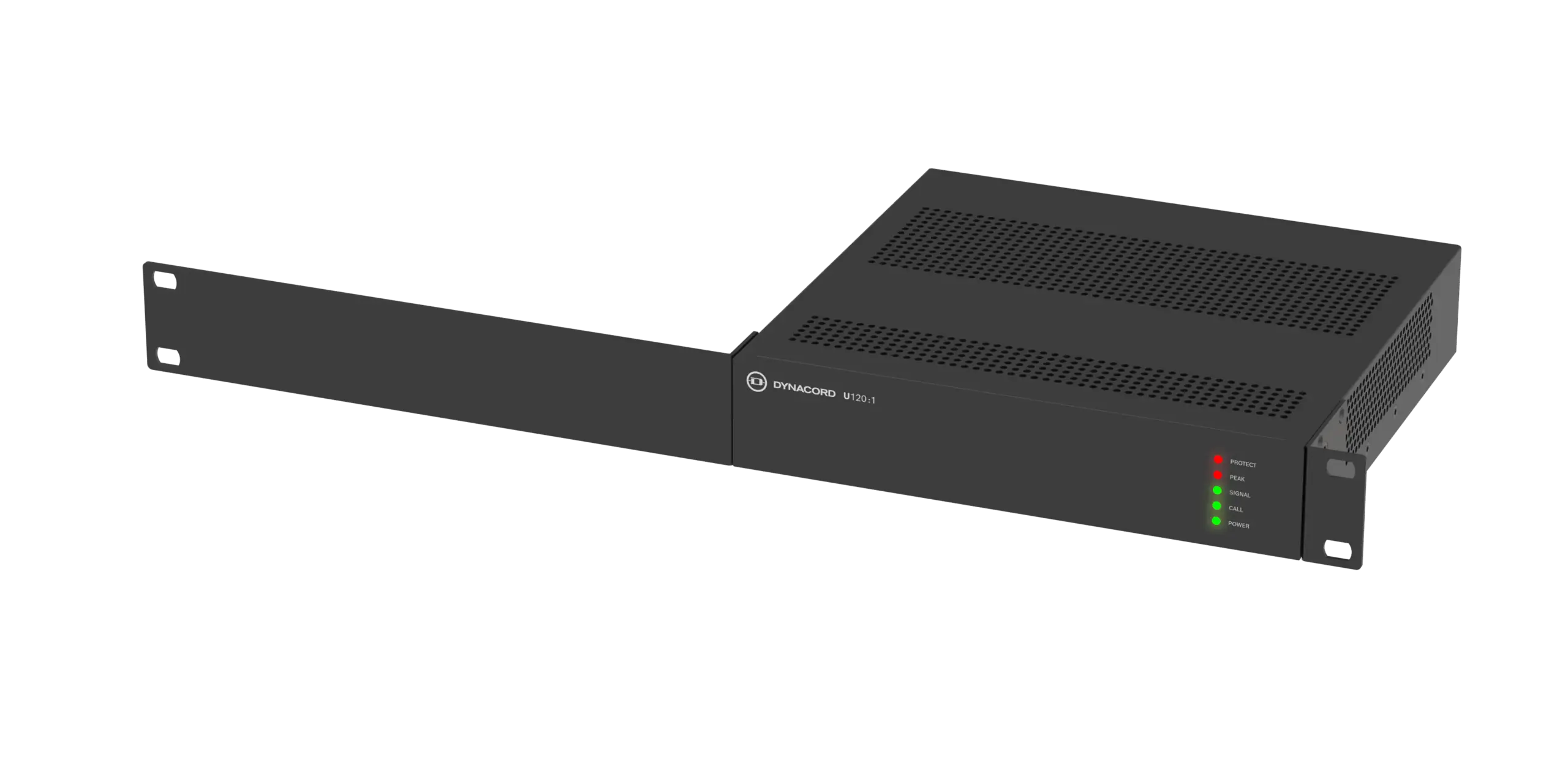

O U120:1 é um amplificador de 120 W pensado para instalações pequenas e médias em que qualidade, desempenho e confiabilidade são essenciais. Ideal para BGM (música ambiente) e anúncios de voz cristalinos, encaixa-se perfeitamente em bares, restaurantes, varejo, escolas, templos, museus, galerias, hubs de transporte e centros de convenções. O chassi 1U meia largura abre inúmeras possibilidades de instalação — acompanha suportes para montagem single ou dual em rack; também permite uso sobre mesa ou sob bancada. Em montagem lado a lado, dois U120:1 ocupam 1U total, dobrando a contagem de canais e a potência disponível no mesmo espaço.
Destaques
-
Saída em plena potência para 4 Ω, 8 Ω, 70 V e 100 V
-
Entrada de EMG/Override para mensagens críticas sempre audíveis
-
Contato de override com campainha 2 tons para alertas
-
HPF de 120 Hz (comutável) e filtro LO-CUT fixo a 20 Hz para limpar graves indesejados
-
Design compacto 1/2 rack — versátil sem comprometer a performance
-
Remote OFF (standby) para economia de energia
Alimentação (rede): 100–240 VAC, 50/60 Hz
Potência (rede): 400 VA
Consumo: 1,25 W em standby (Remote OFF ativo)
Consumo em idle: 9 W / 11 W
Remote power (liga/desliga em standby): borne Eurostyle 2 pinos, contato seco
Desempenho
Resposta de frequência (−3 dB ref. 1 kHz, qualquer entrada→saída): < 10 Hz – 22 kHz
Distorção: < 1% @ potência nominal, 1 kHz
Topologia de saída: Classe D
Equalização
Shelf de graves: ±12 dB / referência 150 Hz (−3 dB em 100 Hz)
Shelf de agudos: ±12 dB / referência 5 kHz (−3 dB em 10 kHz)
Filtros
LO-CUT permanente: 20 Hz, 12 dB/oitava
LO-CUT comutável: 120 Hz, 12 dB/oitava

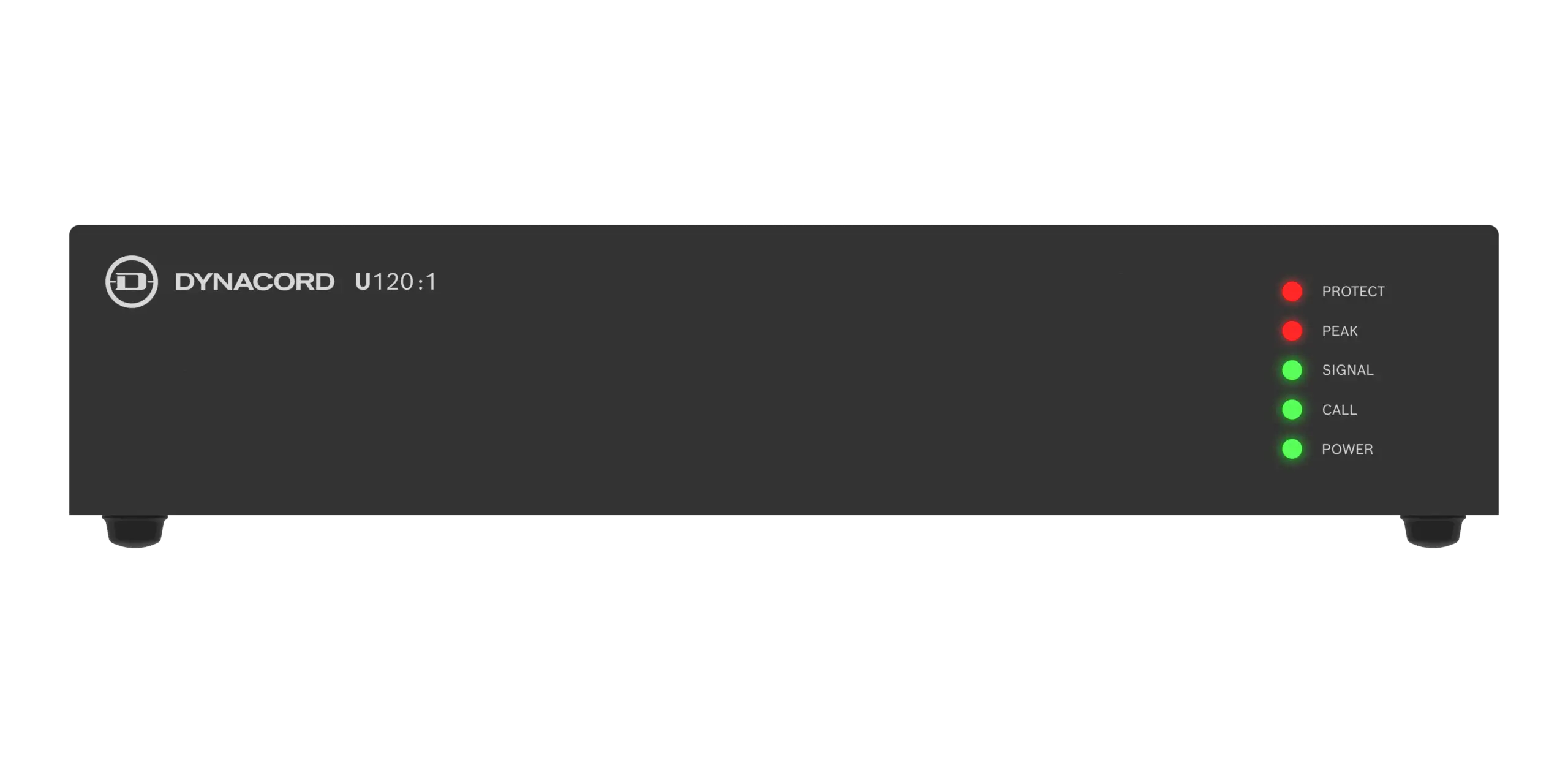

Indicadores frontais
Protect (vermelho): proteção/curto
Peak (vermelho): 1 dB antes do clip (entrada e saída)
Signal (verde): sinal de entrada e saída
Call (verde): EMG
Power (verde): ligado
DIP Switches
EMG (Hi-Z/line level); HPF (120 Hz); Saída (Hi-Z/Low-Z); Modo do amp (70 V/100 V; 4 Ω/8 Ω)
Proteções
Amplificador: limitadores de áudio, alta temperatura, DC, RF, curto-circuito, sobre-corrente
Fonte chaveada (µPC controlada): sobre/baixa tensão de rede, limitador de inrush, sobre-corrente, alta temperatura
Remote power OFF: contato seco
Entradas
Número de entradas: 1
Tipo: linha
Conectores: RCA (estéreo somado em mono, desbalanceado); Eurostyle 3 pinos, balanceado
Sensibilidade: 100 mV
Impedância: 4,6 kΩ
S/N (flat @ volume máx.): > 60 dB
S/N (flat @ volume mín./mute): > 95 dB
Headroom: > 19 dB
Entrada EMG (Override)
Tipo: linha; 100 V
Conector: 2 pinos, balanceado
S/N (A-weighted): ≥ 98 dB
Saída para alto-falantes
Conector: Eurostyle 4 pinos (2 pinos Low-Z, 2 pinos Hi-Z)
Potência nominal: 120 W
Tensão máxima de saída (1 kHz, THD = 0,5%, sem carga): 22 VRMS (4 Ω); 32 VRMS (8 Ω); modos 70 V e 100 V suportados
Mecânicas
Classe de proteção IEC: Classe I (aterrado)
Dimensões (A × L × P), sem acessórios: 44,2 × 218 × 217,7 mm
(1,74" × 8,6" × 8,57")
Cor (RAL): 9017 — Traffic Black
Peso líquido (sem acessórios): 1,86 kg (4,10 lb)
Peso líquido (com acessórios): 2,32 kg (5,11 lb)
Peso de envio: 2,68 kg (5,90 lb)
Montagem: stand-alone; rack 19"; lado a lado (meia largura); meio rack 19"; sobre mesa; sob mesa
Ambientais
Resfriamento: ventoinhas em 4 estágios (Off / Slow / Medium / Fast)
Temperatura de operação: −5 °C a 45 °C (23 °F a 113 °F)
Temperatura de armazenamento: −40 °C a 70 °C (−40 °F a 158 °F)
