U240:1 Amplificador de 1 canal com 240W
Amplificador de 1 canal com 240W
A Série U pode ser utilizada em aplicações autônomas, além de ser perfeitamente integrada a instalações existentes. Os modelos podem alimentar linhas de alto-falantes de alta impedância (Z) ou baixa impedância (Z), possuem alimentação fantasma para as entradas de microfone e um filtro passa-alta comutável a 120 Hz.
ARQUITETÔNICO
CORPORATIVO
EDUCAÇÃO
HOSPITALIDADE
TEMPLOS RELIGIOSOS
TRANSMISSÃO

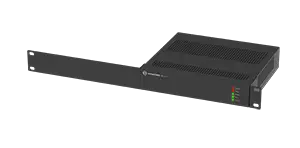

O U240:1M é um mixer amplificador de 240 W para instalações pequenas e médias onde qualidade, desempenho e confiabilidade são essenciais. Ideal para música ambiente (BGM) e anúncios de voz nítidos, encaixa-se em bares, restaurantes, varejo, escolas, templos, museus, galerias, hubs de transporte e centros de convenções. O chassi 1U meia largura amplia as opções de instalação: acompanha suportes para montagem simples ou dupla em rack, além de uso sobre mesa ou sob balcão. Montados lado a lado, dois U240:1M ocupam 1U total, dobrando número de canais e potência no mesmo espaço.
O painel oferece 4 entradas (sendo 2 mic/line com phantom 48 V), saída em plena potência para 4 Ω, 8 Ω, 70 V e 100 V, entrada EMG/override para mensagens críticas, contato de override com campainha de 2 tons, HPF de 70 Hz e 120 Hz para limpar graves indesejados, e VOX Ducking que reduz automaticamente a música de fundo durante locuções. O modo Remote OFF (standby) melhora a eficiência energética.
Alimentação (rede): 100–240 VAC, 50/60 Hz
Potência (rede): 800 VA
Consumo: 1,25 W em standby (Remote OFF ativo)
Consumo em idle: 11 W / 12 W
Remote power (liga/desliga em standby): borne Eurostyle 2 pinos, contato seco
Desempenho
Resposta de frequência (−3 dB ref. 1 kHz, qualquer entrada → saída): < 10 Hz – 22 kHz
Resposta de frequência (qualquer entrada → saída LINE): < 10 Hz – 65 kHz
Distorção: < 1% @ potência nominal, 1 kHz
Topologia de saída: Classe D
Equalização
Graves (shelving): ±12 dB / referência 150 Hz (−3 dB em 100 Hz)
Agudos (shelving): ±12 dB / referência 5 kHz (−3 dB em 10 kHz)
Filtros
LO-CUT permanente: 20 Hz, 12 dB/oitava
LO-CUT comutável: 120 Hz, 12 dB/oitava

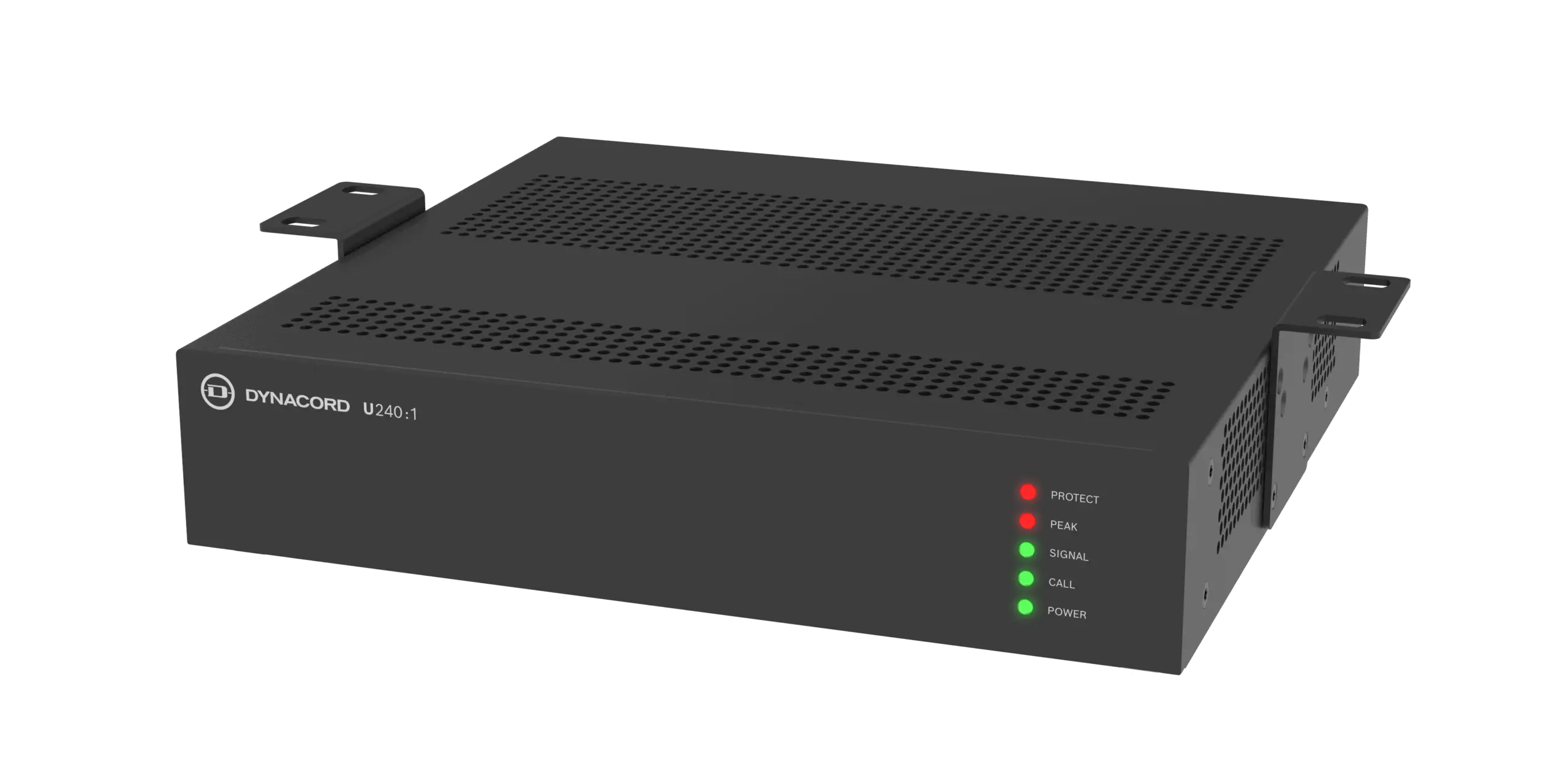

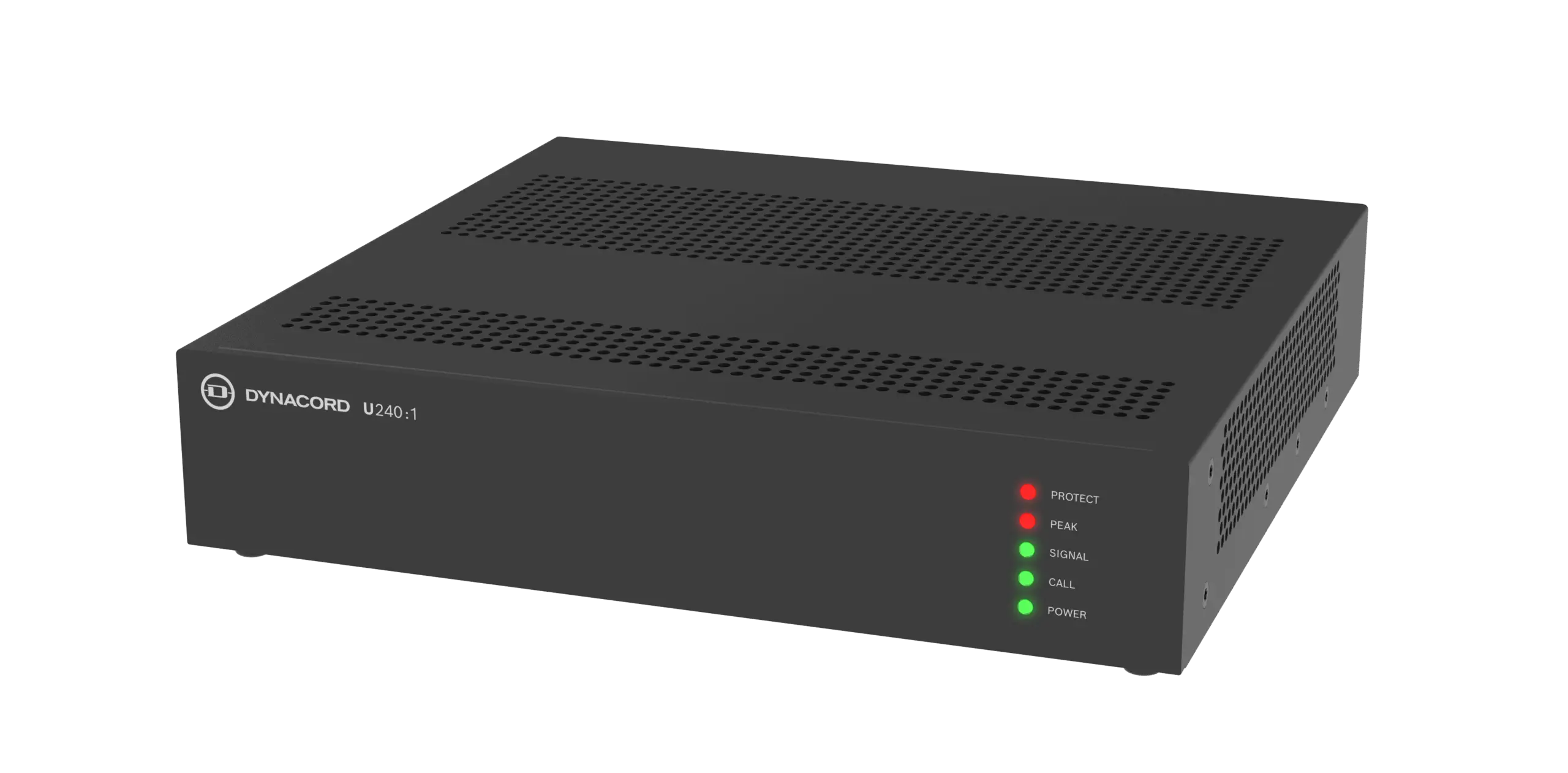

Indicadores frontais
Protect (vermelho): proteção / curto-circuito
Peak (vermelho): 1 dB antes do clip (entrada e saída)
Signal (verde): presença de sinal (entrada e saída)
Call (verde): EMG / prioridade / VOX ativo
Power (verde): ligado
DIP Switches
EMG (Hi-Z/Low-Z), Two-tone Chime (ON/OFF), HPF (120 Hz), VOX (ON/OFF), Phantom power (+48 V/OFF), Output (Hi-Z/Low-Z), Amp mode (70 V/100 V; 4 Ω/8 Ω)
Proteções
Amplificador: limitadores de áudio, alta temperatura, DC, HF, curto-circuito, sobrecorrente
Fonte chaveada (controle µPC): sobre/baixa tensão de rede, limitador de inrush, sobrecorrente de rede, alta temperatura
Remote power OFF: contato seco
Entradas
Quantidade de entradas: 2 mic/line, 2 aux (+ EMG)
Sensibilidade com todos os níveis no máximo — MIC/Call station: −68 dBu (300 µV)
Sensibilidade — AUX (somente L ou R): −22 dBu (60 mV)
Sensibilidade — AUX estéreo (L e R): −28 dBu (30 mV)
Nível máximo de entrada — MIC/Call station: +8 dBu
Impedâncias de entrada — MIC/Call station: 10 kΩ; AUX: 4,7 kΩ; EMG (Line): > 15 kΩ; EMG (Hi-Z): > 470 kΩ; LINE (L e R): 75 Ω
Ruído, entrada MIC para saída (A-weighted, Hi-Z 100 V): −60 dBu
Entrada 1
Tipo: Mic/Line, contato de override com chime
Conectores: XLR 3 pinos, balanceado / Eurostyle 5 pinos, balanceado (3 pinos para áudio, 2 pinos para trigger)
Faixa dinâmica: 61 dB (ganho MIC mín.–máx.)
S/N (A-weighted): ≥ 98 dB
Phantom power comutável: 48 V DC
Entrada 2
Tipo: Mic/Line, VOX ducker override
Conector: XLR 3 pinos, balanceado
VOX Ducking: controle de atenuação 0 dB a −45 dB
Limiar VOX: −60 dBu a +8 dBu (ajustável)
Faixa dinâmica: 61 dB (ganho MIC mín.–máx.)
S/N (A-weighted): ≥ 98 dB
Phantom power comutável: 48 V DC
Entradas 3 e 4
Tipo: Line
Conectores: RCA (chinch), estéreo somado em mono, desbalanceado
S/N (A-weighted): ≥ 98 dB (cada)
Entrada EMG
Tipo: Line; 100 V
Conector: 2 pinos, balanceado
S/N (A-weighted): ≥ 98 dB
Saída para alto-falantes
Conector: Eurostyle 4 pinos (2 pinos Low-Z, 2 pinos Hi-Z)
Potência nominal: 240 W
Tensão máxima de saída (1 kHz, THD = 0,5%, sem carga): 31 VRMS (4 Ω); 45 VRMS (8 Ω); modos 70 V e 100 V suportados
Mecânicas
Classe de proteção IEC: Classe I (aterrado)
Dimensões (A × L × P), sem acessórios: 44,2 × 218 × 217,7 mm (1,74" × 8,6" × 8,57")
Cor (RAL): 9017 — Traffic Black
Peso líquido (sem acessórios): 1,85 kg (4,07 lb)
Peso líquido (com acessórios): 2,31 kg (5,09 lb)
Peso de envio: 2,67 kg (5,88 lb)
Montagem: stand-alone; rack 19"; lado-a-lado no rack; meia largura 19"; sobre mesa; sob mesa
Ambientais
Resfriamento: ventoinhas em 4 estágios (Off / Slow / Medium / Fast)
Temperatura de operação: −5 °C a 45 °C (23 °F a 113 °F)
Temperatura de armazenamento: −40 °C a 70 °C (−40 °F a 158 °F)
